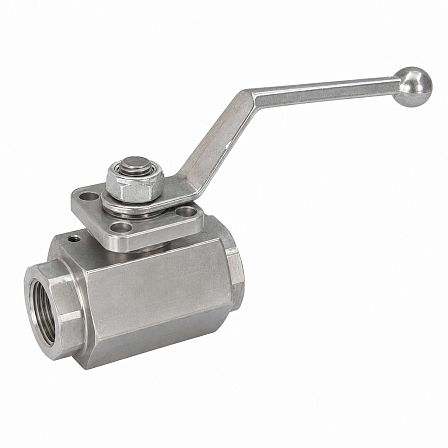

Кран шаровой БИВАЛ, BV17, DN 8, PN 63, нерж. сталь 08Х18Н10, полнопроходной, резьба/резьба, ISO-фланец F03/F04, BL11A744862
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой БИВАЛ BV17, артикул BL11A744862, предназначен для перекрытия потока рабочей среды в трубопроводе. Исполнение: полнопроходное, DN 8, PN 63, с резьбовым присоединением с двух сторон и монтажной площадкой ISO F03/F04 для установки привода.
Конструкция и назначение
Кран относится к двухходовой шаровой запорной арматуре серии BV17. Полнопроходная конструкция обеспечивает проходное сечение, соответствующее условному диаметру DN 8, без существенного сужения потока. Кран применяется для работы в положениях «открыто» и «закрыто».
Основные параметры
- Серия: BV17;
- Артикул: BL11A744862;
- Номинальный диаметр: DN 8;
- Номинальное давление: PN 63, или 6,3 МПа;
- Конструкция: полнопроходная, трёхсоставная;
- Направление потока: двухходовое;
- Материал корпуса: нержавеющая сталь 08Х18Н10;
- Тип присоединения: резьба/резьба;
- Присоединительная резьба: внутренняя трубная резьба BSP, для DN 8 — 1/4″;
- Площадка под привод: ISO F03/F04.
Присоединение к трубопроводу
Кран имеет резьбовые патрубки с обеих сторон для монтажа в трубопровод с ответной наружной резьбой. Резьбовое присоединение позволяет выполнять установку и демонтаж без сварочных работ. Для DN 8 применяется присоединительный размер 1/4″.
Монтаж привода
На корпусе предусмотрен ISO-фланец F03/F04. Монтажная площадка предназначена для установки пневматического или электрического поворотного привода, а также может использоваться для монтажа редуктора или концевых выключателей. Размер квадрата штока — 9 мм.
Рабочие характеристики
Номинальное давление крана составляет PN 63. Для исполнения DN 8 серии BV17 рабочий диапазон температур составляет от −60 до +200 °C при соблюдении зависимости допустимого давления от температуры рабочей среды. Коэффициент пропускной способности Kvs — 6,1 м³/ч.
Габаритные параметры
- Диаметр прохода d: 11 мм;
- Строительная длина L: 64 мм;
- Высота H: 70 мм;
- Длина с рукояткой E: 125 мм;
- Масса: 0,6 кг;
- Расчётный крутящий момент: 6 Н·м.
Обслуживание
Трёхсоставная конструкция предусматривает возможность технического обслуживания арматуры. Конструкция серии BV17 допускает замену уплотнений штока и шара при проведении регламентных работ.
