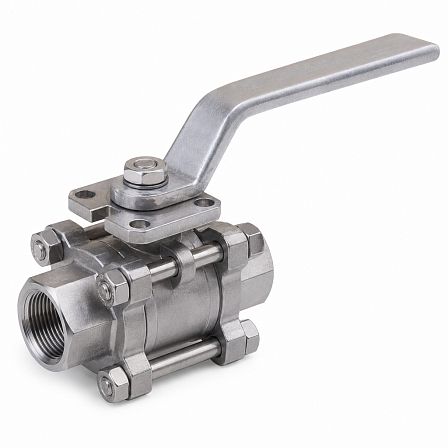

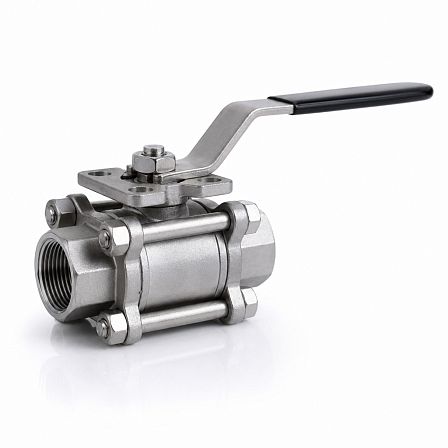

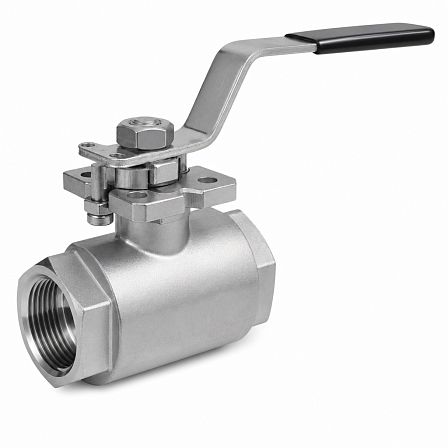

Кран шаровой БИВАЛ, BV17, DN 10, PN 63, нерж. сталь 08Х18Н10, полнопроходной, резьба/резьба, ISO-фланец F03/F04, BL11A744865
- Описание
- Характеристики
- Документация Аналогичные товары
Шаровой кран БИВАЛ серии BV17, артикул BL11A744865, предназначен для перекрытия потока рабочей среды в трубопроводах. Исполнение: DN 10, PN 63, полнопроходная конструкция, резьбовое присоединение Р/Р и монтажный ISO-фланец F03/F04 для установки привода.
Конструкция и исполнение
Кран является двухходовым шаровым запорным устройством с полнопроходным каналом. Корпус выполнен из нержавеющей стали 08Х18Н10. Трехсоставная конструкция обеспечивает возможность технического обслуживания внутренних элементов без демонтажа присоединительных частей трубопровода.
Основные параметры
- Серия: BV17.
- Артикул: BL11A744865.
- Условный проход: DN 10.
- Номинальное давление: PN 63, или 6,3 МПа.
- Конструкция прохода: полнопроходная.
- Тип арматуры: шаровой двухходовой кран.
- Материал корпуса: нержавеющая сталь 08Х18Н10.
Присоединение к трубопроводу
Кран имеет резьбовое присоединение с двух сторон — резьба/резьба. Для исполнения DN 10 используется резьба 3/8. Монтажная длина крана составляет 64 мм. Резьбовое исполнение предназначено для установки на трубопроводы с ответной трубной резьбой.
Присоединение привода
На корпусе предусмотрен ISO-фланец F03/F04. Он используется для установки пневматического или электрического поворотного привода, а также может применяться при монтаже редуктора или концевых выключателей. Кран допускает ручное управление и автоматизацию запорной арматуры.
Рабочие характеристики
Номинальное давление PN 63 соответствует максимальному давлению 6,3 МПа для данного типоразмера. Рабочий температурный диапазон серии BV17 составляет от −60 до +200 °C. Коэффициент пропускной способности для DN 10 — Kvs 9,6 м³/ч.
Материалы уплотнений
Уплотнения штока выполнены из PTFE, седловые уплотнения шара — из PTFE с добавлением 25 % графита. Данные материалы обеспечивают герметизацию запорного узла при работе в пределах установленных параметров давления и температуры.
Применение
Кран применяется в системах водоснабжения, пожаротушения, транспортировки жидкостей, топлива, пара, конденсата, сжатого воздуха и инертных газов. Допускается использование на слабокислых и слабощелочных средах при подборе арматуры с учетом совместимости материалов с рабочей средой.
