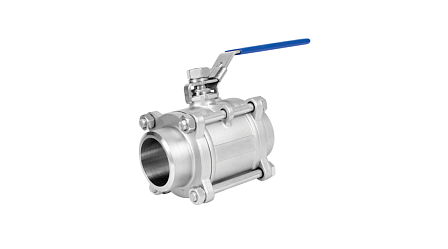

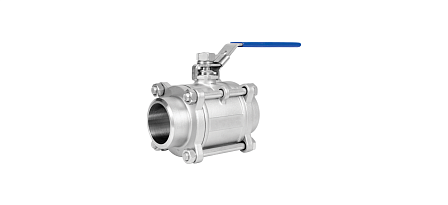

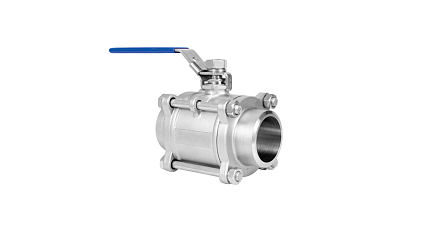

Кран шаровой БИВАЛ, BV17, DN 20, PN 63, нерж. сталь 08Х18Н10, полнопроходной, сварка/сварка, BL11B742680
- Описание
- Характеристики
- Документация Аналогичные товары
Шаровой приварной кран, представляет собой элемент промышленной запорной трубопроводной арматуры. Устройство спроектировано для полного перекрытия проходного сечения в инженерных и технологических трубопроводных системах. Особенностью гидравлической части является полнопроходное исполнение. Диаметр внутреннего канала запорного сферического элемента (шара) идентичен внутреннему сечению подключаемой трубы (DN 20). Данное технологическое решение исключает возникновение локальных сужений магистрали, обеспечивая нулевое аэро- и гидродинамическое сопротивление узла, а также предотвращая образование кавитационных явлений и зон застоя.
Корпус крана выполнен по трехсоставной (разборной) схеме. Разделение на три секции позволяет извлекать центральный блок с запорным механизмом для проведения регламентных ремонтных работ (смена уплотнений, очистка сферы, замена штока) без необходимости вырезки концевых приварных патрубков из контура трубопровода.
Герметичность перекрытия потока достигается за счет использования полимерных седел и сальниковых колец из фторопласта. Управление узлом осуществляется вручную с помощью металлического рычага, рабочий угол поворота которого равен 90 градусам. Функционал изделия ограничен позициями «полностью открыто» и «полностью закрыто», применение арматуры в качестве регулирующего (дросселирующего) механизма недопустимо.
Сводный перечень технических параметров
• Условный диаметр (DN / Ду): 20 мм.
• Условное давление (PN / Ру): 63 кгс/см².
• Тип сечения: Полнопроходной канал.
• Метод присоединения: Сварка/сварка.
• Материал корпуса и патрубков: Сталь 08Х18Н10 (нержавеющая).
• Уплотнительные материалы: PTFE.
• Тип привода: Ручной (рычаг управления).
Рабочие среды и сфера внедрения
Нержавеющий приварной вентиль предназначен для эксплуатации в магистралях, перекачивающих жидкие и газообразные фазы, не вызывающие химического разрушения стали 08Х18Н10 и уплотнителей из PTFE. В перечень разрешенных сред включены: техническая, сетевая и обессоленная вода, водяной пар, сжатый воздух, природный газ, азот, жидкие углеводороды, спирты, гликолевые растворы, светлые нефтепродукты, а также кислоты и щелочи слабой концентрации. Антикоррозийные свойства стали позволяют монтировать устройство на технологических контурах предприятий нефтехимической, газовой, пищевой, целлюлозно-бумажной и фармацевтической отраслей, а также в системах теплоснабжения и пожаротушения.
Технологический регламент монтажных работ
Интеграция шарового крана в трубопровод реализуется посредством электродуговой или аргонодуговой сварки. Строгим техническим условием является частичная разборка трехсоставного корпуса до начала сварочных операций. Центральная секция, содержащая полимерные (PTFE) уплотнители и стальной шар, подлежит обязательному извлечению. Приварка патрубков выполняется отдельно для исключения термического распада и оплавления фторопласта под воздействием сварочной дуги. Обратный монтаж центрального блока и затяжка резьбовых стяжных шпилек допускаются только после естественного остывания сварных швов до температуры окружающей среды. Пространственная ориентация арматуры на трубопроводе выбирается произвольно (допускается монтаж в вертикальной, горизонтальной и наклонной плоскости). Перевод затвора из одного положения в другое следует осуществлять с плавной динамикой для исключения риска возникновения гидравлического удара в системе.
