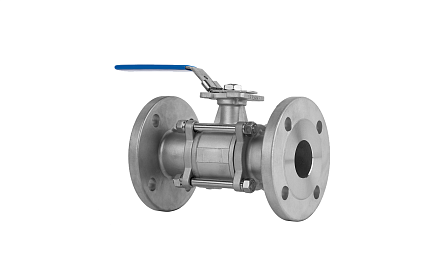

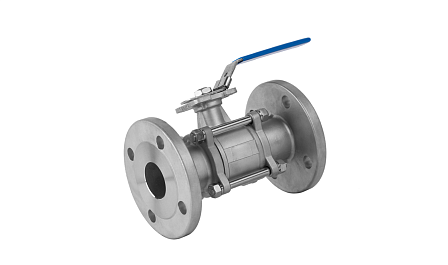

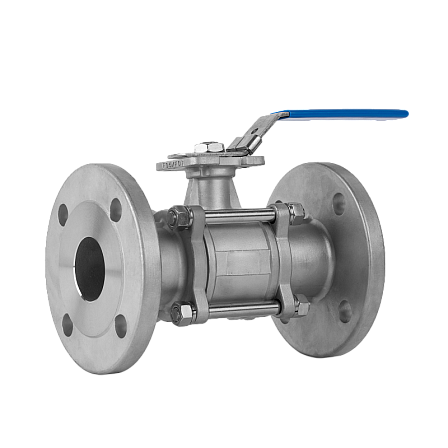

Кран шаровой БИВАЛ, BV17, DN 25, PN 40, нерж. сталь 08Х18Н10, полнопроходной, фланцевый, ISO-фланец F05/F07, BL11C745026
- Описание
- Характеристики
- Документация Аналогичные товары
Устройство предназначено для полной остановки движения потока рабочих сред в инженерных сетях и технологических трубопроводах. Данная модификация характеризуется полнопроходной геометрией: диаметр внутреннего отверстия запорной сферы строго соответствует диаметру подключенной трубы (DN 25). Такая конфигурация обеспечивает беспрепятственное прохождение транспортируемого вещества, сводит к нулю гидравлические потери и предотвращает кавитационные эффекты в узле.
Присоединение к трубопроводу выполняется при помощи фланцев. Фланцевый тип соединения обеспечивает возможность многократного монтажа и демонтажа арматуры для проведения ревизии или ремонтных работ. Изоляция запорного органа (сферы) и шпинделя реализована с применением полимерных уплотнительных элементов из политетрафторэтилена (PTFE). Арматура функционирует исключительно в крайних позициях («открыто» / «закрыто») и не рассчитана на регулирование или дросселирование расхода.
Перечень технических характеристик
• Условный проход (DN / Ду): 25 мм.
• Номинальное давление (PN / Ру): 40 бар (4,0 МПа).
• Пропускная характеристика: Полнопроходной.
• Метод монтажа: Фланцевый.
• Интерфейс под автоматизацию: Монтажная площадка ISO 5211 (типоразмер F05/F07).
• Материал корпусных деталей и фланцев: Нержавеющая сталь 08Х18Н10.
• Температурный режим рабочей среды: от -60 °C до +220 °C.
• Направление подачи среды: Двустороннее (независимое от вектора потока).
Рабочие среды и отраслевое применение
Устройство применяется в системах, транспортирующих жидкие и газообразные вещества, по отношению к которым сталь 08Х18Н10 и уплотнения из PTFE обладают высокой химической стойкостью. В регламентированный перечень допустимых сред входят: горячая и холодная вода, насыщенный водяной пар, газы (включая природный газ), сжатый воздух, спиртосодержащие жидкости, нефтепродукты, смазочные материалы, а также растворы кислот и щелочей слабой концентрации. Заданные технические параметры и нержавеющее исполнение позволяют эксплуатировать данный кран на объектах химического синтеза, в нефтегазовой отрасли, в пищевой и фармацевтической промышленности, а также в теплоэнергетических сетях.
Требования к монтажу и эксплуатации
Установка крана в трубопроводную сеть производится путем болтового стягивания фланцев арматуры с ответными приварными фланцами магистрали. Для обеспечения герметичности стыка необходимо использовать соответствующие межфланцевые прокладки (паронитовые, фторопластовые или спирально-навитые, в зависимости от температуры и типа среды). Затяжка крепежных метизов (болтов или шпилек) должна выполняться равномерно, по схеме «крест-накрест», во избежание перекосов и повреждения уплотнителей.
В отличие от арматуры под приварку, фланцевый кран устанавливается в цельнособранном виде без предварительной разборки корпуса. Пространственное положение узла на трубе не регламентируется. Наличие площадки ISO F05/F07 дает возможность как немедленной, так и последующей автоматизации узла путем установки сервопривода. При переключении циклов открытия и закрытия (как ручным рычагом, так и приводом) действие следует производить плавно для исключения риска возникновения гидроударов в трубопроводной системе.
