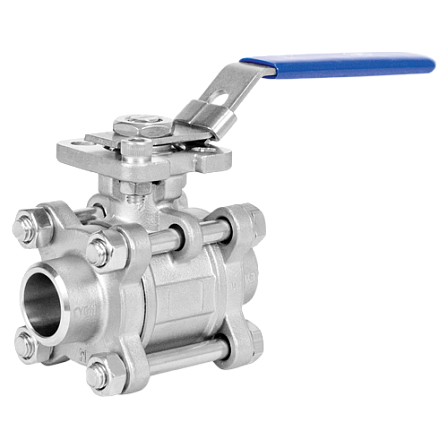

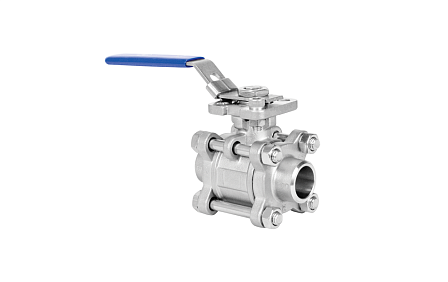

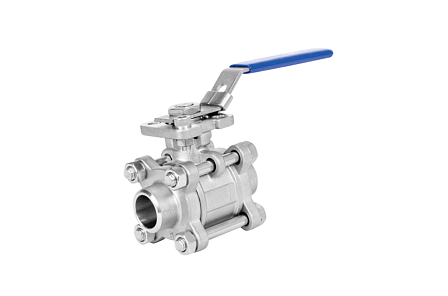

Кран шаровой БИВАЛ, BV17, DN 25, PN 63, нерж. сталь 08Х18Н10, полнопроходной, сварка/сварка, ISO-фланец F05/F07, BL11B744836
- Описание
- Характеристики
- Документация Аналогичные товары
Промышленный приварной запорный шаровой клапан прямоточного типа, предназначенный для интеграции в стационарные технологические трубопроводы с высокими требованиями к внешней герметичности неразъемных соединений и возможностью автоматического управления. Наличие унифицированного монтажного интерфейса стандарта ISO 5211 (сопряженные размеры F05 и F07) обеспечивает прямое агрегатирование крана с четвертьоборотными пневмоприводами, электрическими исполнительными механизмами или редукторными приводами.
Механическая архитектура и материальная часть
Корпусная группа крана сконструирована по трехсоставному модульному принципу: центральный рабочий узел с подвижным сферическим затвором зафиксирован между двумя приварными патрубками стяжными шпильками с гайками. Приварное присоединение типа «сварка/сварка» формирует неразъемный стык с трубопроводом, исключая вероятность утечек транспортируемой среды в окружающее пространство при циклических температурных напряжениях и гидроударах. Разборность трехэлементного корпуса позволяет проводить межрегламентную замену уплотнений и осмотр внутренних узлов без отрезания патрубков от магистрали.
Корпус, приварные патрубки, шпиндель и полированный шаровой затвор произведены из аустенитной хромоникелевой стали марки 08Х18Н10. Сплав проявляет химическую инертность в средах повышенной агрессивности, нейтрален к образованию очагов питтинговой и межкристаллитной коррозии при взаимодействии с водными растворами, парами и техническими газами.
Спецификация технических параметров
Условный диаметр (номинальный размер): DN 25.
Номинальное давление рабочей среды: PN 63 бар.
Сечение проточного канала: полнопроходное.
Конфигурация патрубков: патрубки под приварку встык.
Стандарт монтажного фланца под исполнительный механизм: ISO 5211.
Материал металлических компонентов: нержавеющая сталь 08Х18Н10.
Материал седел затвора и сальниковых колец: фторопласт PTFE.
Температурный диапазон перемещаемой среды: от –60 °C до +200 °C.
Направление потока среды: двустороннее (двунаправленный запорный узел).
Эксплуатационные условия и технология монтажа
автоматизированные контуры подачи и регулирования насыщенного и перегретого технологического пара, конденсатоотводящие тракты;
установки водоподготовки, линии обессоленной и деионизированной воды на фармацевтических и химических комбинатах;
трубопроводные магистрали высокого давления для подачи нейтральных газов (азот, углекислота, гелий, аргон) и осушенного сжатого воздуха;
продуктопроводы жидких углеводородов, моторных масел, растворителей, спиртосодержащих жидкостей;
блоки автоматического аварийного отсечения участков технологических схем на опасных производственных объектах.
Монтаж изделия в трубопровод осуществляется методом электродуговой, орбитальной или аргонодуговой сварки встык. Технологический регламент монтажа требует предварительной разборки корпуса: центральная часть с шаром и термочувствительными фторопластовыми седлами извлекается на время проведения сварочных работ во избежание термической деструкции полимерного компаунда. Окончательная протяжка шпилек и центрирование исполнительного механизма на фланце ISO 5211 производятся после остывания сварочных швов патрубков.
