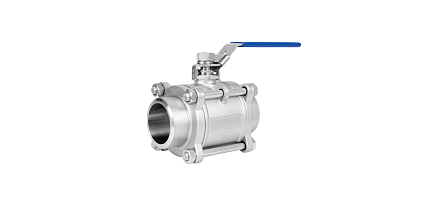

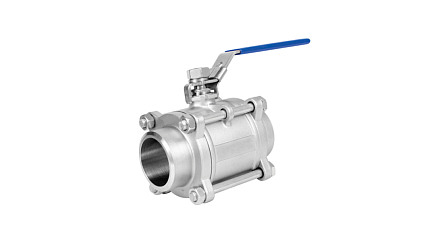

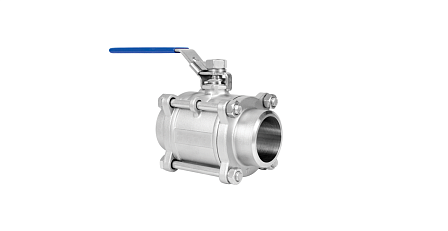

Кран шаровой БИВАЛ, BV17, DN 25, PN 63, нерж. сталь 08Х18Н10, полнопроходной, сварка/сварка, BL11B742681
- Описание
- Характеристики
- Документация Аналогичные товары
Изделие представляет собой элемент промышленной запорной трубопроводной арматуры, предназначенный для полного перекрытия или открытия потока рабочей среды в технологических линиях и магистралях. Данный запорный шаровой кран (шаровой клапан) выполнен в полнопроходном исполнении с типом монтажного присоединения «сварка/сварка».
Конструктивное устройство и материальное исполнение
Конструкция крана является трехсоставной (трехэлементной). Корпус состоит из центральной части и двух приварных патрубков, стянутых резьбовыми крепежными шпильками и гайками. Такая компоновка обеспечивает ремонтопригодность узла: центральная секция с запорным шаром и уплотнениями извлекается для проведения сервисного обслуживания, ревизии или замены изношенных элементов без вырезания патрубков из тела трубопровода.
Основной конструкционный материал корпуса, патрубков и подвижных металлических деталей — коррозионно-стойкая аустенитная нержавеющая сталь марки 08Х18Н10. Сталь 08Х18Н10 характеризуется устойчивостью к межкристаллитной коррозии, окислению и воздействию химически активных веществ.
Запорный орган представляет собой сферу (плавающий шар) с цилиндрическим сквозным отверстием, соответствующим внутреннему диаметру подводящего трубопровода (условный проход DN 25 мм). Полнопроходная проточная часть минимизирует коэффициент гидравлического сопротивления, предотвращает образование застойных зон и исключает падение рабочего давления в контуре.
Герметизация затвора в узле запирания обеспечивается полимерными седельными уплотнениями из фторопласта. Уплотнение штока включает наборные фторопластовые кольца и сальниковый узел, предотвращающие утечку рабочей среды по веретену.
Управление положением запорного органа «открыто/закрыто» осуществляется вручную посредством поворота рукоятки-рычага из нержавеющей стали на угол 90°. Рукоятка оснащена полимерным защитным покрытием.
Технические характеристики и рабочие параметры
Номинальный диаметр (условный проход): DN 25.
Номинальное давление: PN 63 бар.
Тип присоединения к трубопроводу: сварка/сварка (сварное соединение встык, патрубки под приварку).
Материал корпуса и патрубков: нержавеющая сталь 08Х18Н10.
Материал шарового затвора: нержавеющая сталь.
Материал штока: нержавеющая сталь.
Материал седловых уплотнений и сальника: фторопласт (PTFE).
Тип привода: ручное управление (рукоятка-рычаг).
Направление подачи среды: двустороннее (двунаправленный запорный клапан).
Совместимые среды и область технического применения
Нержавеющий шаровой кран под приварку эксплуатируется на трубопроводах, транспортирующих:
холодную и горячую воду, технологическую воду, деминерализованную воду;
пар и пароконденсатные смеси;
сжатый воздух, азот, углекислый газ и нейтральные технические газы;
светлые и темные нефтепродукты, топливо, углеводороды, масла;
слабоагрессивные растворы солей, кислот и щелочей, к которым нейтральна сталь 08Х18Н10 и фторопласт PTFE;
жидкие компоненты технологических процессов в пищевой, биохимической, фармацевтической и химической промышленности.
Приварное присоединение (с/с) исключает риск разгерметизации фланцевых или резьбовых соединений при вибрационных нагрузках, температурных перепадах и воздействии гидравлических ударов в трубопроводной системе. Монтаж крана осуществляется электродуговой или аргонодуговой сваркой встык с предварительной разборкой корпуса во избежание термической деструкции фторопластовых седел.
