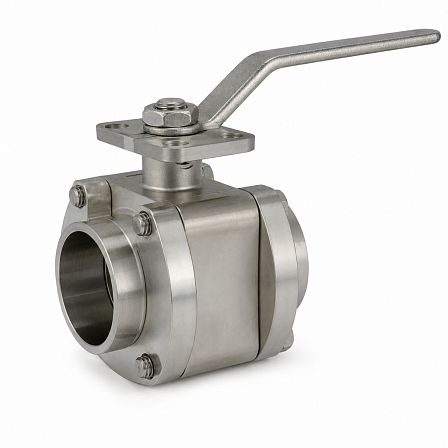

Кран шаровой БИВАЛ, BV17, DN 40, PN 16, нерж. сталь 08Х18Н10, полнопроходной, межфланцевый, с ISO-фланцем, BL11D744823
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой БИВАЛ серии BV17, DN 40, PN 16 — двухходовой полнопроходной запорный кран с межфланцевым присоединением и монтажным ISO-фланцем. Исполнение предназначено для трубопроводов условным диаметром 40 мм и номинальным давлением до 1,6 МПа; заявленный материал — нержавеющая сталь 08Х18Н10.
Конструкция и присоединение. Кран имеет составную полнопроходную конструкцию с шаровым затвором. Межфланцевое исполнение устанавливается между ответными фланцами трубопровода. Укороченная строительная длина составляет 65 мм. ISO-фланец предназначен для установки пневматического или электрического привода; также возможна комплектация редуктором и концевыми выключателями.
Основные параметры. Условный проход — DN 40, номинальное давление — PN 16 (1,6 МПа). Диапазон рабочих температур для межфланцевой серии BV17 составляет от −60 до +220 °C; допустимое рабочее давление должно определяться с учётом температуры рабочей среды. Коэффициент пропускной способности Kvs для DN 40 — 170 м³/ч.
Материалы уплотнений и внутренних элементов. В конструкции серии применяются шар и шток из нержавеющей стали AISI 316, седла из PTFE с добавлением 25 % графита, уплотнения штока и корпуса из PTFE, центрирующее кольцо из Viton. Рукоятка и часть крепёжных деталей выполнены из нержавеющей стали AISI 304; на рукоятке предусмотрена защитная накладка из износостойкого пластика.
Габаритные размеры. Для исполнения DN 40 наружный размер по присоединительной части составляет 150 мм, строительная длина L — 65 мм, высота H — 117 мм, длина рукоятки W — 188 мм. Масса крана — 4,7 кг. Полнопроходное отверстие шара имеет диаметр 38 мм.
Рабочие среды. Кран применяется для воды, пара, конденсата, светлых углеводородов, инертных газов и сжатого воздуха. Использование на кислотных и щелочных средах требует проверки совместимости материалов крана с конкретной средой и условиями эксплуатации.
Комплектность и обслуживание. Составная конструкция допускает техническое обслуживание. Для серии предусмотрена поставка запасных уплотнений для штока и шара.
