Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой БИВАЛ, BV17, DN 40, PN 63, нерж. сталь 08Х18Н10, полнопроходной, сварка/сварка, ISO-фланец F05/F07, BL11B744838
-30%

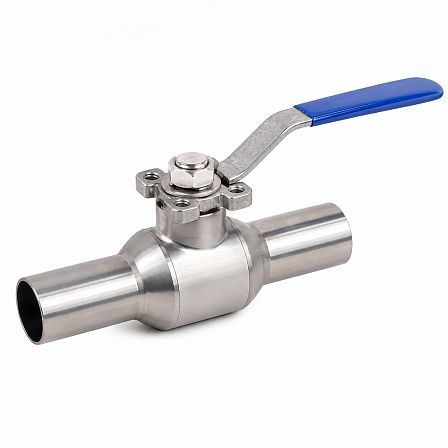

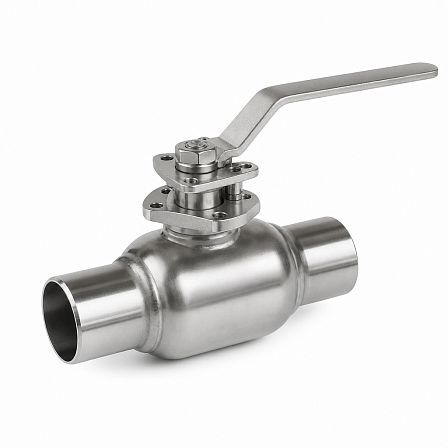

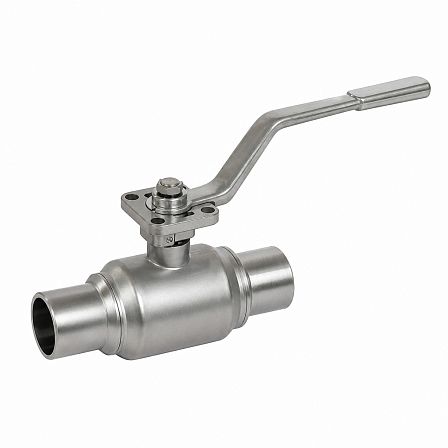

Кран шаровой БИВАЛ, BV17, DN 40, PN 63, нерж. сталь 08Х18Н10, полнопроходной, сварка/сварка, ISO-фланец F05/F07, BL11B744838
АРТ: BL11B744838
-30%

Кран шаровой БИВАЛ, BV17, DN 40, PN 63, нерж. сталь 08Х18Н10, полнопроходной, сварка/сварка, ISO-фланец F05/F07, BL11B744838

АРТ: BL11B744838
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Тип управления
Ручка - рычаг
Тип
Прямой
БИВАЛ БИВАЛ Бренд БИВАЛ
-30%
7 622.33 ₽
5 335.63 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой БИВАЛ BV17, DN 40, PN 63 — двухходовой полнопроходной кран из нержавеющей стали с присоединением сварка/сварка и монтажной площадкой ISO F05/F07. Предназначен для перекрытия потока в трубопроводах с номинальным диаметром 40 мм и давлением до 6,3 МПа.

Конструкция и управление

Кран выполнен в трехсоставном разборном корпусе. Полнопроходное исполнение сохраняет проходное сечение, соответствующее DN 40. ISO-фланец F05/F07 предназначен для установки пневматического или электрического привода, редуктора либо концевых выключателей.

Основные параметры

  • Серия: BV17.
  • Тип: шаровой, двухходовой.
  • Номинальный диаметр: DN 40.
  • Номинальное давление: PN 63, или 6,3 МПа.
  • Исполнение прохода: полнопроходное.
  • Присоединение к трубопроводу: сварка/сварка.
  • Монтажная площадка под привод: ISO F05/F07.
  • Артикул: BL11B744838.

Материалы уплотнений и деталей

В наименовании изделия указан материал нержавеющая сталь 08Х18Н10. Для кранов BV17 с ISO-фланцем корпус и патрубки выполняются из коррозионностойкой стали CF8M, шар и шток — из стали AISI 316. Седловые уплотнения изготовлены из PTFE с графитом; уплотнение штока и сальник — из PTFE. В конструкции также используется центрующее кольцо из Viton.

Рабочие условия

Для исполнения DN 40 максимальное рабочее давление составляет 6,3 МПа. Диапазон рабочих температур серии — от −60 до +220 °C. Кран применяется на трубопроводах воды, пара, конденсата, сжатого воздуха, топлива, нейтральных сред, а также на линиях со слабыми кислотами и щелочами при предварительной проверке совместимости материалов со средой.

Габаритные и присоединительные размеры

  • Наружный диаметр патрубка под сварку: 38 мм.
  • Строительная длина L: 113 мм.
  • Высота H: 109 мм.
  • Высота до оси ISO-площадки H1: 70 мм.
  • Высота H2: 14 мм.
  • Длина рукоятки W: 188 мм.
  • Масса: 2,9 кг.

Монтаж

Перед выполнением сварочных работ кран необходимо разобрать. После приварки патрубков к трубопроводу корпус и внутренние элементы собирают повторно. Такая последовательность исключает воздействие сварочного нагрева на уплотнения и рабочие поверхности крана.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Высота, мм
109 мм
Материал
Нержавеющие
Диаметр, (мм, дюйм)
40 (1 1/2)
Давление, бар
63
Максимальная рабочая температура t max, °C
220
Присоединение
Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
BL11B744838
Длина (отрезок, бухта), м
113
Объём одной штуки, м³
0.001
Вес (кг)
3
Длина (мм)
120
Ширина (мм)
85
Высота (мм)
98
