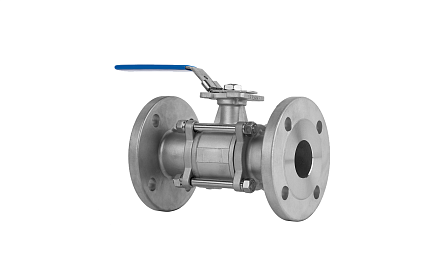

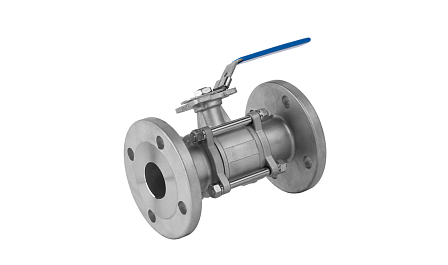

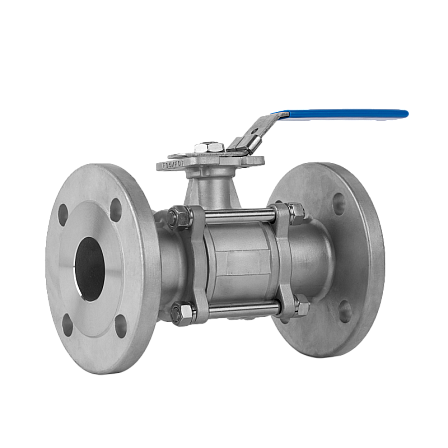

Кран шаровой БИВАЛ, BV17, DN 50, PN 40, нерж. сталь 08Х18Н10, полнопроходной, фланцевый, ISO-фланец F05/F07, BL11C745029
- Описание
- Характеристики
- Документация Аналогичные товары
Данный нержавеющий фланцевый вентиль классифицируется как промышленная трубопроводная арматура двухпозиционного типа, применяемая для полного перекрытия сечения трубы. Подключение к инженерной линии выполняется посредством фланцевого соединения. Все детали корпуса отлиты из аустенитной нержавеющей стали марки 08Х18Н10.
Арматура обладает полнопроходной геометрией сечения. Это означает, что внутренний диаметр поворотного шара-затвора не имеет заужений и полностью совпадает со внутренним диаметром трубопровода (DN 50). Такая конструкция минимизирует гидравлическое сопротивление узла, исключает турбулентность потока и предотвращает образование зон застоя транспортируемого вещества.
Ключевым конструктивным отличием является наличие интегрированной крепежной платформы — ISO-фланца стандарта ISO 5211 (посадочные габариты F05/F07). Этот унифицированный интерфейс предназначен для прямой установки пневматических, электрических или электрогидравлических исполнительных механизмов (приводов) без применения промежуточных монтажных комплектов (адаптеров и кронштейнов).
Герметизация запорного узла по штоку и сфере обеспечивается седлами и кольцами из политетрафторэтилена (PTFE). Эксплуатационный регламент допускает работу механизма исключительно в двух состояниях: полностью открытом или полностью закрытом. Использование устройства в качестве регулирующего клапана запрещено.
Спецификация базовых параметров
• Номинальный проходной диаметр (Ду / DN): 50 мм.
• Предельное рабочее давление (Ру / PN): 40 бар (4,0 МПа).
• Геометрия проточной части: Полнопроходная.
• Тип присоединения к магистрали: Фланцевое.
• Платформа под автоматизацию: ISO-фланец 5211 (размерность F05/F07).
• Сплав корпуса и присоединительных фланцев: Сталь нержавеющая 08Х18Н10.
• Сплав сферического затвора и шпинделя: Коррозионно-стойкая сталь.
• Уплотнительные материалы: PTFE (политетрафторэтилен, фторопласт).
• Эксплуатационный температурный диапазон сред: от -60 °C до +220 °C.
• Вектор движения потока: Двунаправленный (реверсивный).
Совместимые среды и промышленное использование
Нержавеющий фланцевый кран предназначен для интеграции в системы, перекачивающие газообразные или жидкие фазы, по отношению к которым материалы проточной части сохраняют химическую инертность. В перечень допустимых сред входят: техническая, обессоленная и питьевая вода, пароводяные смеси, сжатый воздух, природный и сжиженный газ, светлые нефтепродукты, топливные эмульсии, этиленгликоль, спирты, а также растворы щелочей и кислот слабой концентрации. Благодаря высоким антикоррозийным характеристикам и соответствию санитарным нормам, данная арматура массово применяется в пищевой, фармацевтической, нефтехимической и газовой промышленности, а также на объектах генерации энергии.
Условия инсталляции и требования к эксплуатации
Монтаж изделия на технологическую линию осуществляется посредством жесткой стяжки фланцев крана с приварными ответными фланцами трубопровода. Для обеспечения изоляции стыка между фланцами устанавливаются уплотнительные прокладки, материал которых подбирается исходя из температуры и агрессивности рабочей среды. Затяжка крепежных элементов (шпилек/болтов и гаек) производится динамометрическим инструментом в перекрестном порядке для равномерного распределения нагрузки на полимерные уплотнители.
Фланцевая модификация монтируется на трубопровод в заводской сборке, демонтаж элементов корпуса перед установкой не требуется. Наличие монтажной площадки ISO F05/F07 обеспечивает возможность быстрой модернизации узла — перевода на автоматизированное управление (установка электропривода) непосредственно на действующей линии. Допускается любой угол пространственной ориентации крана на трубе. Изменение положения затвора должно осуществляться с плавной динамикой для нивелирования вероятности гидравлического удара в системе.
