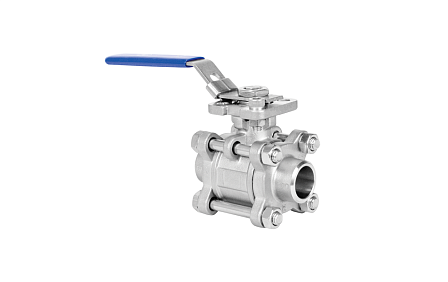

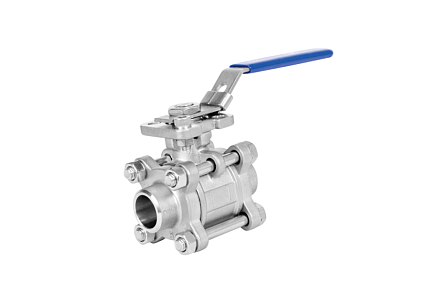

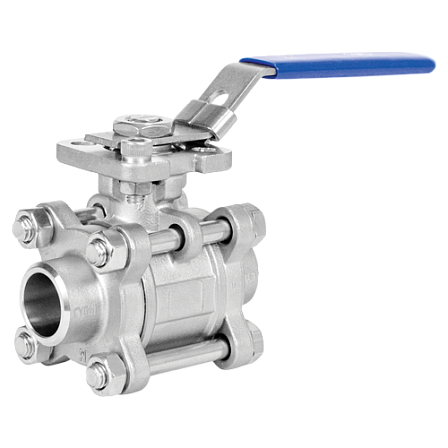

Кран шаровой БИВАЛ, BV17, DN 50, PN 63, нерж. сталь 08Х18Н10, полнопроходной, сварка/сварка, ISO-фланец F05/F07, BL11B744840
- Описание
- Характеристики
- Документация Аналогичные товары
Данный кран представляет собой промышленный шаровой клапан запорного назначения с приварными патрубками, предназначенный для перекрытия потоков жидких и газообразных технологических сред в стационарных магистралях высокого давления. Наличие встроенного унифицированного фланца по стандарту ISO 5211 с присоединительными размерами F05/F07 обеспечивает возможность прямого монтажа четвертьоборотных пневматических приводов, электрических исполнительных механизмов и ручных червячных редукторов.
Конструктивное строение и материальная спецификация
Изделие спроектировано на базе трехэлементного разборного корпуса (3-Piece Construction). Конструкция образована центральным отсеком, вмещающим подвижный сферический затвор с опорно-уплотнительным узлом, и двумя приварными концевыми патрубками. Сопряжение секций осуществляется с помощью комплекта высокопрочных стальных шпилек и гаек. Конфигурация «сварка/сварка» формирует жесткое неразъемное соединение с трубной обвязкой, предотвращающее протечки по внешнему контуру. Возможность расстыковки центральной части позволяет проводить техническую ревизию арматуры, полировку шара и установку ремонтных комплектов уплотнений без резки участков трубопровода.
Металлическая основа крана выполнена из конструкционной аустенитной стали 08Х18Н10. Химический состав сплава обеспечивает стойкость к электрохимической и межкристаллитной коррозии, механическому эрозионному износу и термическим деформациям при циклических изменениях температуры рабочей среды.
Проточная магистраль арматуры выполнена полнопроходной: проходной диаметр сферы составляет 50 мм, что соответствует условному диаметру трубопровода DN 50 (2 дюйма). Равнопроходная геометрия устраняет гидравлическое заужение, минимизирует турбулентность потока, сохраняет проектное давление среды и снижает энергозатраты перекачивающего оборудования.
Технические параметры и характеристики изделия
Номинальный проход: DN 50.
Номинальное давление среды: PN 63 бар.
Тип проходного сечения: полнопроходное.
Способ монтажа на трубопровод: сварка/сварка.
Присоединительный интерфейс привода: монтажная площадка ISO 5211 (двойное сверление F05 / F07).
Материал корпусных деталей и запирающей сферы: коррозионно-стойкая сталь 08Х18Н10.
Материал седельных колец и сальника: фторопласт (PTFE).
Температурный диапазон рабочей среды: от –60 °C до +200 °C.
Рабочий ход запорного органа: 90° (четверть оборота).
Области технического применения и порядок монтажа
паровые системы среднего давления, конденсатные магистрали тепловых пунктов и котельных;
продуктопроводы жидких углеводородов, индустриальных смазочных масел, дизельного топлива и бензинов;
компрессорные станции, коллекторы высокого давления сжатого воздуха и нейтральных технических газов (азот, углекислый газ, аргон);
технологические схемы химических, нефтехимических и целлюлозно-бумажных комбинатов, транспортирующие растворы минеральных солей и слабоагрессивные реагенты;
установки водоподготовки, фильтрации и промышленной водоочистки;
технологические трубопроводы фармацевтических и пищевых производств, совместимые со сталью 08Х18Н10 и фторопластом PTFE.
При монтаже арматуры в линию стыковая сварка патрубков с трубой выполняется с обязательным предварительным демонтажем центральной части крана со шпилек. Это предотвращает термический перегрев зоны уплотнений выше допустимого предела (+200 °C) и термическую деструкцию фторопластовых седел. Повторная сборка корпуса, равномерная затяжка стяжных шпилек динамометрическим ключом и соосная посадка исполнительного механизма на верхний фланец F05/F07 проводятся после естественного охлаждения сварных швов до температуры окружающей среды. Положение на трубопроводе — без пространственных ограничений, при этом при монтаже электропривода рекомендуется ориентация штоком вверх для снижения нагрузок на опорные подшипники привода.
