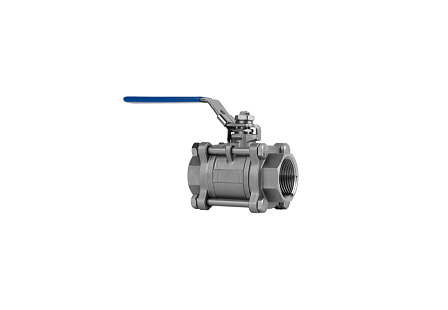

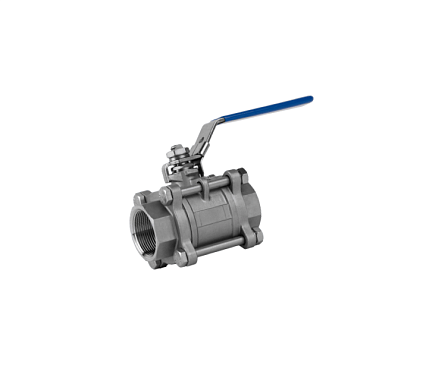

Кран шаровой БИВАЛ, BV17, DN 50, PN 63, нерж. сталь 08Х18Н10, полнопроходной, резьба/резьба, BL11A742657
- Описание
- Характеристики
- Документация Аналогичные товары
Промышленная муфтовая запорная арматура прямоточного типа, служащая для регламентного перекрытия и пуска потоков жидких и газообразных рабочих сред в трубных системах. Изделие классифицируется как разборный трехсоставной шаровой кран с внутренней трубной резьбой с обеих сторон.
Корпусной узел крана скомпонован по трехэлементной схеме, включающей центральный блок и две торцевые муфты с внутренней цилиндрической резьбой. Сопряжение секций выполнено посредством комплекта стальных стяжных болтов с гайками. Данное техническое решение обеспечивает ремонтопригодность устройства: сервисная разборка, очистка полости, смена седел и уплотнительных манжет осуществляются путем раскручивания стяжек и выемки центрального модуля без полного демонтажа резьбовых патрубков с трубопровода.
Материалом для изготовления корпусных деталей, затвора и шпинделя выступает хромоникелевая коррозионно-стойкая сталь марки 08Х18Н10. Химический состав сплава обеспечивает устойчивость к окислительным процессам, щелочным средам и атмосферной коррозии при циклических температурных колебаниях.
Запирающий элемент представляет собой прецизионно обработанный плавающий шар. Полнопроходное сечение соответствует номинальному диаметру DN 50 (Ду 50 мм, 2"): диаметр проходного канала сферы эквивалентен внутреннему сечению подводящей трубы. За счет этого коэффициент гидравлических потерь сведен к минимуму, а пропускная способность узла сохраняется на уровне неразрывного прямого участка трубопровода.
Герметичность затворного узла обеспечивается двумя кольцевыми седлами из термостойкого фторопласта. Штоковый сальниковый узел оснащен набором шевронных фторопластовых колец с регулировочной гайкой, компенсирующей износ уплотнений шпинделя при многократных циклах срабатывания.
Поворот сферического затвора осуществляется на 90 градусов вручную при помощи рычага из нержавеющей стали, снабженного фиксатором конечных положений и полимерной защитной оболочкой.
Технические параметры и характеристики изделия
Условный диаметр: DN 50.
Номинальное расчетное давление: PN 63 бар.
Конфигурация прохода: полнопроходной.
Тип монтажного соединения: резьбовое.
Материал корпусных элементов и муфт: сталь нержавеющая аустенитного класса 08Х18Н10.
Материал запорного шара и шпинделя: сталь нержавеющая 08Х18Н10 (AISI 304).
Материал уплотнительных седел: фторопласт.
Управление: ручной поворотный рычаг (четвертьоборотное действие).
Сфера применения и совместимость со средами
Муфтовый кран шаровой нержавеющий предназначен для установки в гидравлических и пневматических схемах промышленного назначения:
водоподготовительные установки, контуры технического, оборотного и питьевого водоснабжения;
пароконденсатные сети, системы подачи пара низкого и среднего давления;
технологические продуктопроводы химических, нефтехимических и нефтеперерабатывающих производств;
пневмомагистрали подачи сжатого воздуха, углекислоты, азота и инертных газов;
трубопроводы для транспортировки дизельного топлива, индустриальных масел, углеводородных смесей;
технологические аппараты и емкостные блоки пищевой, пивоваренной, фармацевтической и косметической индустрии.
Монтаж крана на трубопровод осуществляется навинчиванием на подготовленные участки труб с наружной трубной резьбой соответствующих геометрических параметров. Для обеспечения внешней герметичности резьбового стыка применяются фторопластовые уплотнительные материалы (лента ФУМ), уплотнительные полимерные нити или анаэробные герметики, химически нейтральные к транспортируемой среде.
