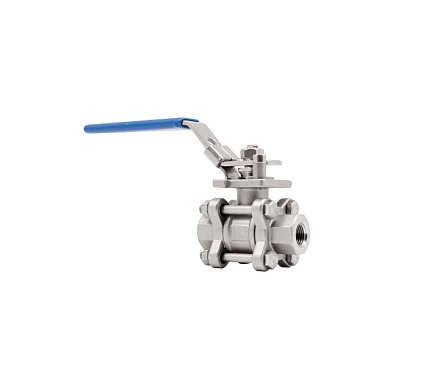

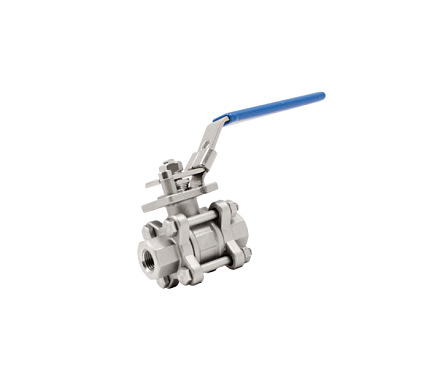

Кран шаровой БИВАЛ, BV17, DN 50, PN 63, нерж. сталь 08Х18Н10, полнопроходной, резьба/резьба, ISO-фланец F05/F07, BL11A744871
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой представляет собой промышленный запорный муфтовый агрегат, предназначенный для перекрытия потоков газообразных и жидких технологических сред. Изделие оснащено стандартизированной установочной платформой согласно ISO 5211 (комбинированные посадочные типоразмеры F05/F07) и рассчитано на механизированное управление посредством прямого сопряжения с четвертьоборотными пневмоприводами, электроприводами или червячными редукторами без вспомогательных монтажных стоек.
Конструктивное строение и материалы
Арматура базируется на трехсоставной разборной схеме: центральный рабочий отсек зажат между двумя торцевыми муфтовыми штуцерами посредством стяжных резьбовых элементов (болтов и шпилек). Данная компоновка допускает регламентную ревизию запорного узла, замену изнашиваемых полимерных седел и штоковых манжет посредством демонтажа среднего блока без свинчивания резьбовых муфт с трубопроводной нитки.
Основные металлические элементы конструкции — литой корпус, съемные резьбовые крышки, затворная сфера и шпиндель — отлиты и механически обработаны из аустенитной хромоникелевой нержавеющей стали марки 08Х18Н10. Материал характеризуется коррозионной пассивностью в условиях контакта с водными растворами солей, паром, слабыми кислотами, органическими средами и продуктами нефтепереработки.
Проходной канал шарового затвора является полнопроходным и составляет 50 мм в чистовом диаметре, что полностью совпадает с геометрией прохода трубопровода DN 50 (2 дюйма). Такое сечение исключает локальные сужения потока, минимизирует гидравлический перепад давления на запорном органе и предотвращает осаждение взвешенных механических фракций внутри проточного тракта.
Паспортные технические параметры
Номинальный диаметр: DN 50
Номинальное рабочее давление: PN 63 бар
Тип гидравлического тракта: полнопроходной.
Тип присоединительной части: муфтовое резьбовое
Интерфейс монтажа привода: монтажная площадка по ISO 5211
Материал корпуса и подвижных элементов: нержавеющая сталь марки 08Х18Н10.
Температурный диапазон рабочей среды: от –60 °C до +200 °C.
Направление транспортировки среды: двунаправленное (подача в любую сторону без изменения рабочих характеристик).
Области использования и монтажные указания
Кран шаровой резьбовой монтируется в автоматизированных контурах промышленных предприятий:
распределительные и технологические контуры перегретого и насыщенного пара, сбора конденсата котельных установок;
автоматические системы дозирования, циркуляции и нейтрализации реагентов на объектах химического, текстильного и гальванического профиля;
пневматические распределительные сети высокого давления (сжатый воздух, технический азот, аргон, углекислый газ);
продуктопроводы жидких углеводородов, моторных и трансформаторных масел, бензинов, дизельного топлива;
линии водоподготовки, фильтрации и обратного осмоса, тепловые пункты промышленных объектов;
технологические тракты пищевой, молочной и фармацевтической промышленности, нейтральные к сплаву 08Х18Н10.
Установка крана выполняется навинчиванием на наружную цилиндрическую резьбу трубопровода 2". Положение арматуры в пространстве произвольное. При компоновке с пневматическим или электрическим исполнительным механизмом рекомендуется вертикальная ориентация привода штоком вверх для снижения радиальных нагрузок на подшипниковые узлы привода и предотвращения скопления конденсата в блоке управления. Резьбовые стыки герметизируются химически стойкими пастами, полимерными нитями или лентой ФУМ.
