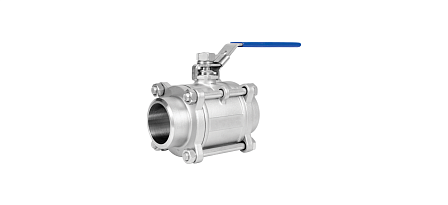

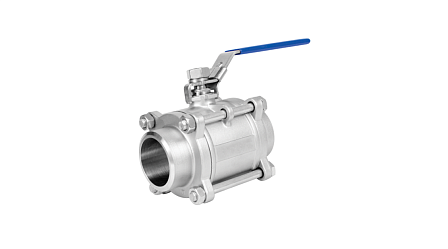

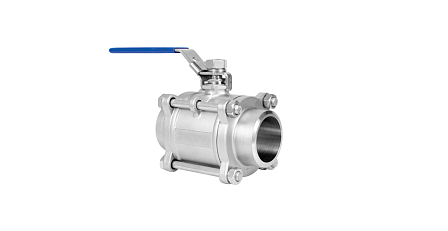

Кран шаровой БИВАЛ, BV17, DN 50, PN 63, нерж. сталь 08Х18Н10, полнопроходной, сварка/сварка, BL11B742684
- Описание
- Характеристики
- Документация Аналогичные товары
Двухпозиционный нержавеющий шаровой кран классифицируется как запорное устройство для промышленных трубопроводных систем. Основная функция агрегата — полная блокировка перемещения рабочей среды на технологических и инженерных линиях.
Устройство и принцип действия
Архитектура проточной части крана — полнопроходная. Эффективный диаметр сквозного отверстия сферического затвора идентичен внутреннему сечению магистральной трубы (DN 50). Подобная геометрия исключает заужение канала, гарантируя отсутствие локальных гидравлических сопротивлений, минимизируя падение давления и препятствуя скоплению осадка.
Конструктивное исполнение корпуса — разборное, трехсекционное. Трехсоставная компоновка дает возможность проводить регламентное техническое обслуживание, включая замену фторопластовых уплотнений или самого шара, без необходимости вырезки приварных концов из трубопровода.
Управление положением затвора осуществляется исключительно в крайних режимах («открыто» или «закрыто») путем поворота ручного рычага на 90 градусов. Использование данной арматуры в качестве регулирующего (дросселирующего) механизма не допускается.
Сводная таблица технических характеристик
• Диаметр условного прохода (Ду / DN): 50 мм.
• Рабочее давление (Ру / PN): 63 кгс/см²
• Проходное сечение: Полнопроходное.
• Вариант монтажа: Под приварку
• Материальное исполнение корпуса и патрубков: Сталь нержавеющая марки 08Х18Н10.
• Направление потока: Любое (двунаправленное/реверсивное).
• Привод: Ручной (металлическая рукоятка).
Допустимые рабочие среды и области применения
Шаровой кран под приварку совместим с широким спектром газовых и жидких сред, не проявляющих химической агрессивности к материалам проточной части (нержавеющей стали и фторопласту). Допустимые рабочие среды включают: техническую и питьевую воду, водяной пар, конденсат, сжатый воздух, природный газ, горюче-смазочные материалы, светлые нефтепродукты, растворы на основе спиртов, а также слабоагрессивные щелочные и кислотные составы. Благодаря гигиеническим и антикоррозийным свойствам стали 08Х18Н10, запорное устройство востребовано на технологических линиях предприятий пищевой, фармацевтической и химической промышленности, в теплоэнергетике, водоканалах и контурах автоматического пожаротушения.
Технологические требования к монтажу
Инсталляция изделия на линию выполняется методом электросварки встык. Обязательное технологическое условие при монтаже — предварительный демонтаж центральной части крана. Приваривание концевых патрубков к трубе осуществляется автономно. Обратная сборка корпуса и фиксация стяжных болтов допускаются только после полного естественного охлаждения металлических элементов. Пространственное положение крана при монтаже не регламентируется (возможна установка в горизонтальной, вертикальной или наклонной плоскости). Во избежание гидроударов в магистрали переключение рабочих режимов арматуры должно выполняться плавно, без рывков.
