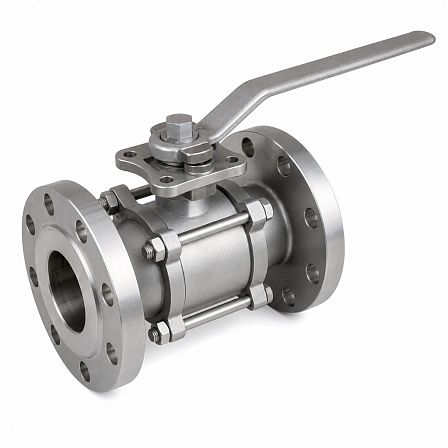

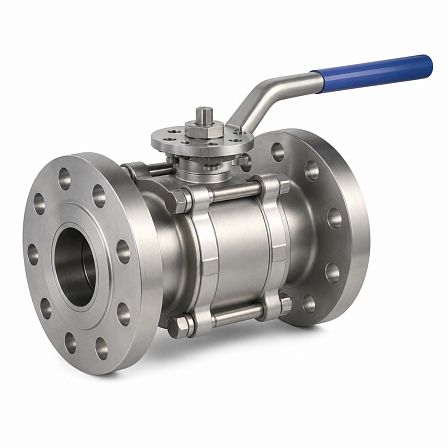

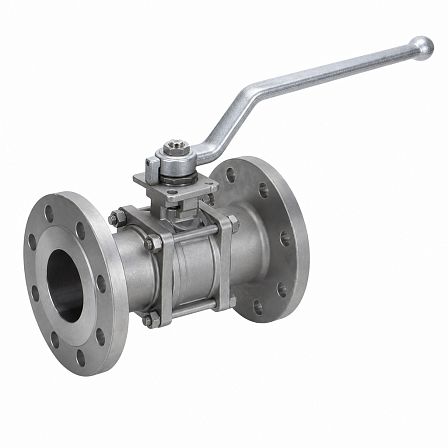

Кран шаровой БИВАЛ, BV17, DN 80, PN 40, нерж. сталь 08Х18Н10, полнопроходной, фланцевый, ISO-фланец F07/F10, BL11C745031
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой БИВАЛ BV17, артикул BL11C745031, предназначен для перекрытия потока рабочей среды в трубопроводах DN 80. Исполнение: полнопроходное, фланцевое, номинальное давление PN 40, корпус из нержавеющей стали 08Х18Н10, монтажная площадка ISO F07/F10 для установки привода.
Назначение
Кран относится к двухходовой запорной трубопроводной арматуре. Применяется для открытия или полного перекрытия потока воды, пара, конденсата, сжатого воздуха, инертных газов, светлых нефтепродуктов и других сред, совместимых с материалами проточной части и уплотнений.
Конструкция
Изделие выполнено в полнопроходном исполнении: внутренний проход не сужается относительно условного диаметра трубопровода DN 80. Составной корпус позволяет выполнять обслуживание внутренних элементов без замены всего крана. Запорный элемент — шар, управление осуществляется поворотом штока на 90°.
Материалы
Корпус крана изготовлен из нержавеющей стали 08Х18Н10. Уплотнительные элементы выполнены из фторопласта PTFE; седла могут иметь графитовое наполнение. Такое исполнение предназначено для работы с неагрессивными и рядом химически активных сред при подтверждении их совместимости с материалами крана.
Присоединение к трубопроводу
Кран имеет фланцевое присоединение DN 80. Присоединительные фланцы выполнены для монтажа в трубопровод с ответными фланцами по DIN EN 1092-1. Номинальное давление — PN 40, или 4,0 МПа.
Привод и управление
На верхней части корпуса предусмотрена монтажная площадка ISO F07/F10. Она используется для установки пневматического или электрического привода, редуктора либо устройства контроля положения. Размер площадки необходимо учитывать при подборе привода и соединительной муфты.
Рабочие параметры
- Условный проход: DN 80.
- Номинальное давление: PN 40.
- Тип прохода: полнопроходной.
- Тип присоединения: фланцевый.
- Монтажная площадка: ISO F07/F10.
- Материал корпуса: нержавеющая сталь 08Х18Н10.
- Рабочий температурный диапазон серии: от −60 до +220 °C.
- Монтажная длина для DN 80: 310 мм.
- Ориентировочная масса: 20,1 кг.
Особенности применения
Кран предназначен для работы в качестве запорного устройства, а не для регулирования расхода среды. Перед монтажом следует проверить соответствие давления, температуры, типа рабочей среды, материалов уплотнений и параметров ответных фланцев условиям эксплуатации.
