Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой БИВАЛ, BV17, DN 100, PN 40, нерж. сталь 08Х18Н10, полнопроходной, фланцевый, ISO-фланец F07/F10, BL11C745032
-30%

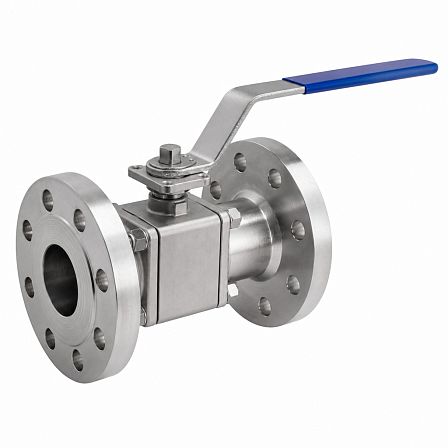

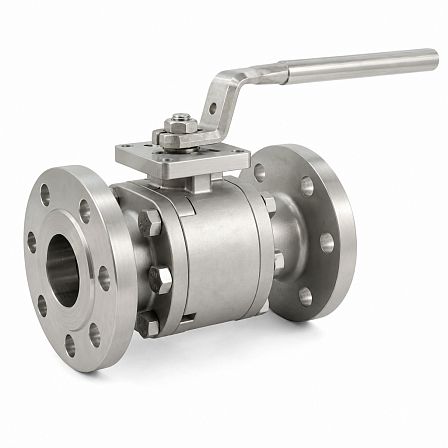

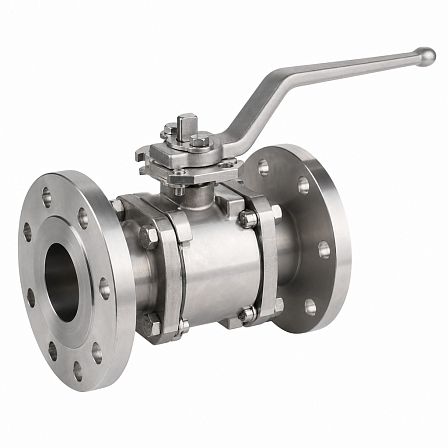

Кран шаровой БИВАЛ, BV17, DN 100, PN 40, нерж. сталь 08Х18Н10, полнопроходной, фланцевый, ISO-фланец F07/F10, BL11C745032
АРТ: BL11C745032
-30%

Кран шаровой БИВАЛ, BV17, DN 100, PN 40, нерж. сталь 08Х18Н10, полнопроходной, фланцевый, ISO-фланец F07/F10, BL11C745032

АРТ: BL11C745032
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Ручка - рычаг
БИВАЛ БИВАЛ Бренд БИВАЛ
-30%
82 631.10 ₽
57 841.77 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой БИВАЛ BV17, артикул BL11C745032, предназначен для перекрытия потока рабочей среды в трубопроводах DN 100. Исполнение: полнопроходной, фланцевый, PN 40, корпус из нержавеющей стали 08Х18Н10, монтажный фланец ISO F07/F10 для установки ручного управления, редуктора, пневмо- или электропривода.

Конструкция и назначение

Кран относится к двухходовой шаровой запорной арматуре. Полнопроходная конструкция обеспечивает проходное сечение, соответствующее условному диаметру трубопровода, и снижает гидравлическое сопротивление в открытом положении. Корпус выполнен составным, что допускает техническое обслуживание уплотнительных элементов.

Основные параметры

  • Серия: BV17.
  • Артикул: BL11C745032.
  • Условный проход: DN 100.
  • Номинальное давление: PN 40, или 4,0 МПа.
  • Исполнение прохода: полнопроходное.
  • Тип присоединения: фланцевое.
  • Стандарт присоединительных фланцев: DIN EN 1092-1.
  • Монтажный фланец под привод: ISO F07/F10.
  • Материал корпуса: нержавеющая сталь 08Х18Н10.
  • Коэффициент пропускной способности Kvs: 1500 м³/ч.

Рабочие среды

Кран применяется для воды, пара, конденсата, сжатого воздуха, инертных газов и светлых углеводородов. Оборудование может использоваться на трубопроводах химических и пищевых производств. Для щелочных и кислотных сред требуется проверка химической совместимости материалов крана с конкретной рабочей средой.

Температурный режим

Рабочий диапазон температур составляет от −60 до +220 °C. Допустимое рабочее давление зависит от температуры среды; при номинальном режиме максимальное давление достигает 4,0 МПа.

Материалы основных деталей

Корпус и присоединительные части изготовлены из нержавеющей стали. Шар и шток выполнены из коррозионностойкой стали. Седловые уплотнения изготовлены из PTFE с графитовым наполнением, уплотнение штока — из PTFE. Такое исполнение рассчитано на эксплуатацию в средах, совместимых с фторопластовыми уплотнениями.

Привод и управление

ISO-фланец F07/F10 предназначен для монтажа пневматического или электрического привода. Также возможна установка ручного редуктора и концевых выключателей. Посадочный интерфейс позволяет заменить ручное управление приводным без изменения трубопроводного присоединения.

Габаритные параметры для DN 100

  • Строительная длина L: 350 мм.
  • Наружный диаметр фланца D3: 235 мм.
  • Диаметр расположения крепежных отверстий D2: 190 мм.
  • Диаметр прохода D1: 162 мм.
  • Крепежные отверстия: 8 × Ø22 мм.
  • Высота H: 170 мм.
  • Длина рукоятки W: 233 мм.
  • Масса: около 32 кг.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Высота, мм
170 мм
Материал
Нержавеющие
Диаметр, (мм, дюйм)
100 (4)
Давление, бар
40
Максимальная рабочая температура t max, °C
200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
BL11C745032
Длина (отрезок, бухта), м
350
Объём одной штуки, м³
0.01226
Вес (кг)
28
Длина (мм)
300
Ширина (мм)
215
Высота (мм)
190
