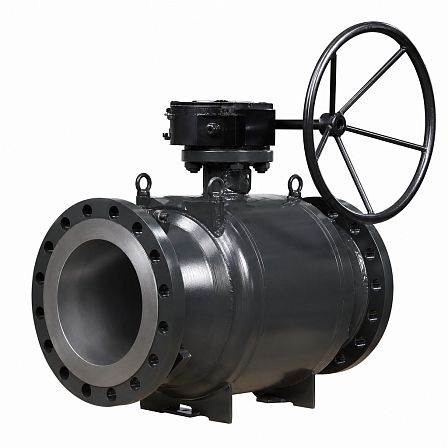

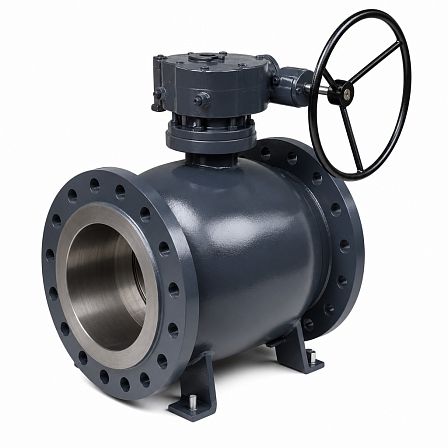

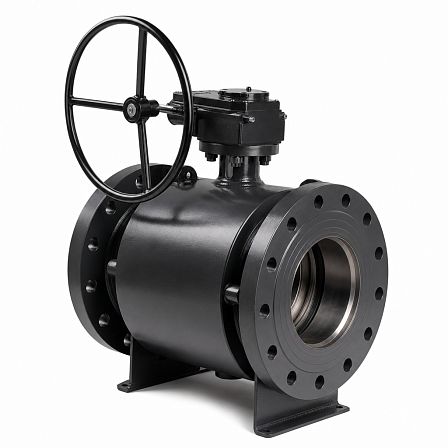

Кран шаровой БИВАЛ, BV18, DN 200, PN 16, угл. сталь, полнопроходной, фланцевый, с редуктором, ISO-фланец, BL02B663550
АРТ: BL02B663550

Кран шаровой БИВАЛ, BV18, DN 200, PN 16, угл. сталь, полнопроходной, фланцевый, с редуктором, ISO-фланец, BL02B663550

АРТ: BL02B663550
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пароконденсатные системы
Тип управления
Редуктор
БИВАЛ БИВАЛ Бренд БИВАЛ
Описание

Кран шаровой БИВАЛ серии BV18, артикул BL02B663550, предназначен для перекрытия потока в трубопроводах DN 200. Исполнение: корпус из углеродистой стали, полный проход, фланцевое присоединение с обеих сторон, номинальное давление PN 16, ручное управление через редуктор. На штоке предусмотрена монтажная площадка ISO для установки привода.

Назначение и конструкция

Изделие представляет собой двухходовой шаровой кран серии BV18. Запорный элемент — шар; управление осуществляется поворотом на 90°. Кран применяется как запорная трубопроводная арматура и не предназначен для регулирования расхода рабочей среды.

Основные параметры

  • Серия: BV18;
  • Артикул: BL02B663550;
  • Условный проход: DN 200;
  • Номинальное давление: PN 16 — до 1,6 МПа;
  • Тип прохода: полнопроходной;
  • Присоединение к трубопроводу: фланцевое, фланец/фланец;
  • Материал корпуса: углеродистая сталь;
  • Управление: ручное, через четвертьоборотный редуктор;
  • Присоединение привода: ISO-фланец, размер F10/F12.

Управление

Кран комплектуется редуктором для передачи усилия на шток запорного элемента. Такое исполнение применяется для ручного открытия и закрытия арматуры большого диаметра. Монтажная площадка ISO позволяет использовать совместимый ручной, электрический или пневматический привод при соответствующем подборе.

Габаритные данные

  • Строительная длина L: 200 мм;
  • Наружный диаметр фланца: 340 мм;
  • Диаметр расположения крепежных отверстий: 295 мм;
  • Диаметр проходного отверстия: 268 мм;
  • Количество и размер отверстий фланца: 12 × Ø22 мм;
  • Масса: 80 кг;
  • Крутящий момент: 860 Н·м.

Итог

БИВАЛ BV18 DN 200 PN 16 — стальной полнопроходной шаровой кран с фланцевым присоединением, редуктором и ISO-площадкой под привод. Исполнение соответствует артикулу BL02B663550.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пароконденсатные системы
Тип управления
Редуктор
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Материал
Стальные
Диаметр, (мм, дюйм)
200 (8)
Давление, бар
16
Максимальная рабочая температура t max, °C
200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Артикул
BL02B663550
Длина (отрезок, бухта), м
200
Объём одной штуки, м³
0.04624
Вес (кг)
92
Длина (мм)
400
Ширина (мм)
340
Высота (мм)
340
