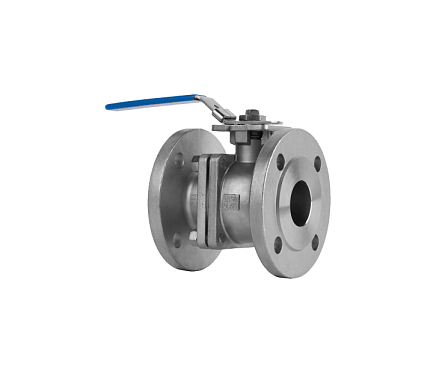

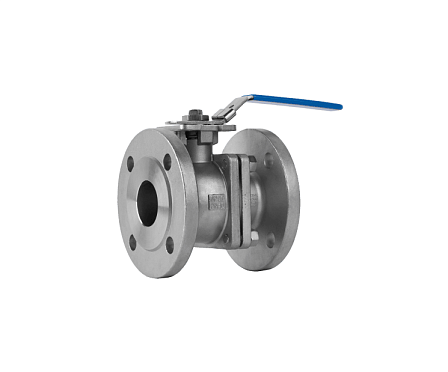

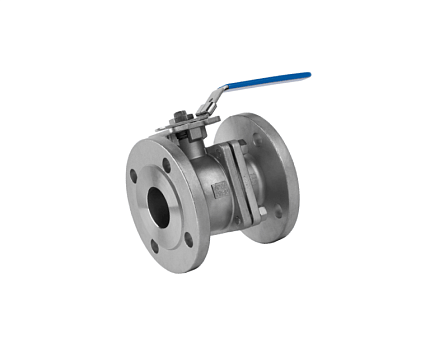

Кран шаровой БИВАЛ, BV18, DN 25, PN 40, нерж. сталь 08Х18Н10, полнопроходной, фланцевый, ISO-фланец F04/F05, BL11C745034
- Описание
- Характеристики
- Документация Аналогичные товары
Кран представляет собой промышленный двухсоставной запорный клапан с фланцевым типом сопряжения, предназначенный для перекрытия потока транспортируемой среды в трубопроводах технологического и коммунального назначения. Особенностью модификации является наличие интегрированной верхней платформы по стандарту ISO 5211 (посадочные типоразмеры F04 и F05), что позволяет осуществлять непосредственный монтаж четвертьоборотных пневматических приводов, электрических исполнительных механизмов, позиционеров и ручных червячных редукторов.
Конструктивные характеристики и материальное исполнение
Корпус крана имеет двухэлементную разборную конструкцию. Корпусная сборка включает основную часть с фланцем и съемную фланцевую горловину, соединенные между собой болтовым крепежом. Данная компоновка обеспечивает доступ к внутренним компонентам крана (запорной сфере, седельным кольцам, уплотнениям штока) для проведения регламентной ревизии или замены быстроизнашивающихся деталей.
Металлические элементы конструкции (основной корпус, фланцевая крышка, запирающий шар и шпиндель) изготовлены из коррозионно-стойкой аустенитной стали 08Х18Н10. Химический состав сплава обеспечивает устойчивость к электрохимической и межкристаллитной коррозии при взаимодействии с водой, насыщенным паром, растворами солей, спиртами, нефтепродуктами и слабоагрессивными средами.
Запирающий узел выполнен полнопроходным: диаметр цилиндрического отверстия в шаре равен 25 мм и совпадает с номинальным проходом сопрягаемой трубы DN 25 (1″). Полнопроходное сечение устраняет сужение потока, снижает гидравлическое сопротивление трубопроводной системы и предотвращает кавитационные процессы.
Паспортные технические параметры
Номинальный диаметр: DN 25
Номинальное давление: PN 40 бар
Геометрия проточной части: полнопроходная
Тип присоединения к трубопроводу: фланцевое
Монтажная площадка под привод: унифицированный фланец ISO 5211 (комбинация сверлений F04 / F05).
Материал корпуса, фланцев и шара: нержавеющая сталь 08Х18Н10.
Материал уплотнительных седел: фторопласт (PTFE).
Температурный диапазон рабочей среды: от –60 °C до +200 °C.
Области применения и специфика монтажа
Кран шаровой нержавеющий фланцевый эксплуатируется в автоматизированных и механизированных системах распределения рабочих сред:
контуры технического водоснабжения, водоподготовки и охлаждения технологического оборудования;
паровые коллекторы низкого и среднего давления, сборные линии парового конденсата;
продуктопроводы светлых и темных нефтепродуктов, моторных топлив, смазочных масел;
распределительные сети осушенного сжатого воздуха и нейтральных промышленных газов (азот, углекислота, аргон);
технологические трубопроводы химических производств, транспортирующие слабокислые, щелочные и водно-спиртовые растворы, совместимые со сталью 08Х18Н10;
аппараты пищевой, молочной, бродильной и косметической промышленности.
Монтаж изделия на трубопровод осуществляется посредством болтового или шпилечного стягивания фланцев крана с ответными плоскими или воротниковыми фланцами магистрали.
