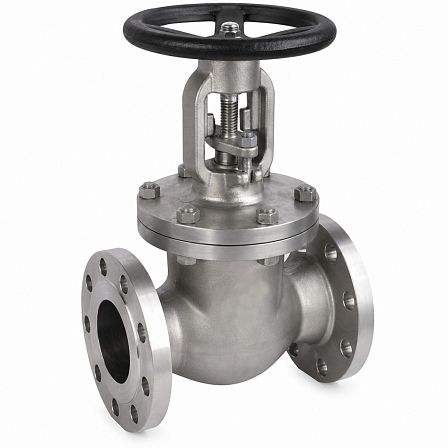

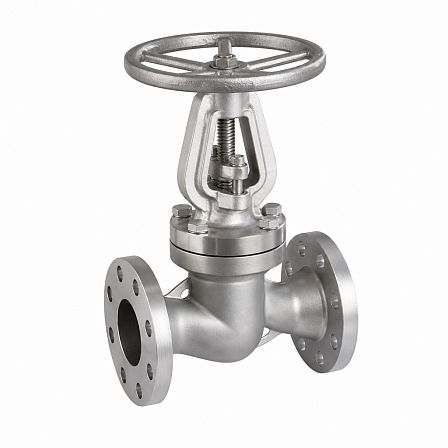

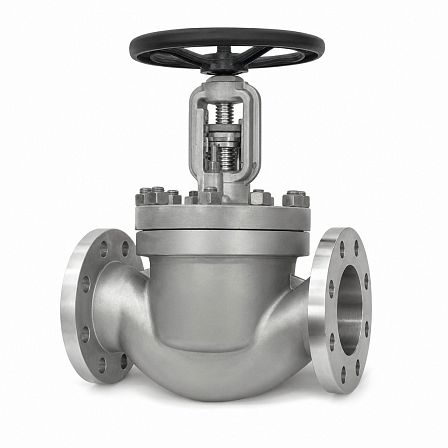

Вентиль запорный ГРАНВЕНТ, KV35, Ду 125, Ру40, фланцевый, сильфонный, нержавеющая сталь, BO01B527360
- Описание
- Характеристики
- Документация
Вентиль запорный ГРАНВЕНТ KV35, артикул BO01B527360 — фланцевый сильфонный клапан DN125 для полного перекрытия потока в трубопроводах. Корпус выполнен из нержавеющей стали, номинальное давление — PN40 (4,0 МПа), рабочая температура — от −60 до +400 °C, пропускная способность Kvs — 288 м³/ч.
НазначениеВентиль предназначен для работы с паром, горячей и холодной водой в системах тепло- и водоснабжения. Допускается применение с нефтепродуктами и слабоагрессивными средами. Арматура используется как запорная, для регулирования расхода не предназначена.
Конструкция и материалыКорпус и крышка изготовлены из нержавеющей стали CF8. Диск выполнен из стали F304, сильфон и шток — из нержавеющей стали AISI 304. Уплотнение изготовлено из графита, прокладка корпуса — из нержавеющей стали с графитом. Управление осуществляется ручным штурвалом.
Сильфонное уплотнениеКонструкция включает сильфон из нержавеющей стали и сальниковое уплотнение. Сильфон герметизирует проход штока и снижает вероятность утечек рабочей среды по штоку.
Основные технические характеристики- Серия: ГРАНВЕНТ KV35.
- Артикул производителя: BO01B527360.
- Номинальный диаметр: DN125.
- Номинальное давление: PN40, 4,0 МПа.
- Рабочая температура: от −60 до +400 °C.
- Испытательное давление корпуса: 6,0 МПа.
- Испытательное давление на герметичность: 4,4 МПа.
- Присоединение: фланцевое.
- Пропускная способность Kvs: 288 м³/ч.
- Масса: 55 кг.
При температуре до +100 °C допустимое давление составляет 4,0 МПа. При повышении температуры допустимое давление уменьшается: до 3,63 МПа при +150 °C, до 3,37 МПа при +200 °C, до 3,18 МПа при +250 °C, до 2,97 МПа при +300 °C, до 2,85 МПа при +350 °C и до 2,74 МПа при +400 °C.
Присоединительные и габаритные размеры- Строительная длина L: 400 мм.
- Высота H: 420 мм.
- Диаметр штурвала W: 350 мм.
- Наружный диаметр фланца D: 270 мм.
- Диаметр расположения крепежных отверстий D1: 220 мм.
- Диаметр прохода D2: 188 мм.
- Толщина фланца B: 26 мм.
- Высота уплотнительной поверхности f: 3 мм.
- Крепежные отверстия: 8 отверстий диаметром 26 мм.
Монтаж допускается в произвольном положении при условии совпадения направления потока со стрелкой на корпусе. Перед установкой трубопровод необходимо очистить от окалины, песка, грязи и других частиц, способных повредить уплотнительные поверхности седла и диска.
