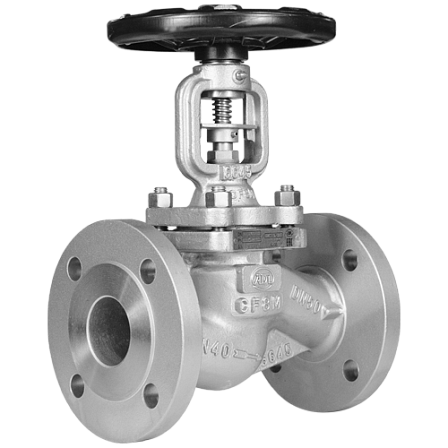

Вентиль запорный ГРАНВЕНТ, KV35, Ду 200, Ру40, фланцевый, сильфонный, нержавеющая сталь, BO01B527362
- Описание
- Характеристики
- Документация Аналогичные товары
Вентиль запорный ГРАНВЕНТ KV35.04.02.200.40.Ф/Ф, артикул BO01B527362, предназначен для перекрытия потока рабочей среды в трубопроводах. Исполнение: Ду 200, Ру 40, фланцевое присоединение, корпус из нержавеющей стали CF8, сильфонное уплотнение штока, ручное управление маховиком.
Назначение
Вентиль применяется в качестве запорной трубопроводной арматуры на линиях воды, пара, воздуха, газов, нефтепродуктов и других сред, совместимых с материалами деталей. Возможные области применения — системы тепло- и водоснабжения, паропроводы, промышленные и энергетические установки. Основная функция — герметичное перекрытие проходного сечения трубопровода.
Конструкция
Модель KV35 выполнена в прямоточном фланцевом исполнении с ручным приводом от маховика. Корпус изготовлен из коррозионностойкой литой стали CF8. Шток, диск и сильфон выполнены из нержавеющей стали. Сильфонное уплотнение изолирует шток от рабочей среды и дополняется сальниковым уплотнением с графитовым уплотнительным материалом.
Присоединение и герметизация
Присоединение к трубопроводу — фланцевое, Ф/Ф. Запорная пара имеет уплотнение «металл по металлу». Конструкция сильфона снижает вероятность внешних утечек через узел штока при работе с паром, горячей водой и газообразными средами.
Основные технические параметры
- Модель: ГРАНВЕНТ KV35.04.02.200.40.Ф/Ф;
- Артикул: BO01B527362;
- Номинальный диаметр: Ду 200;
- Номинальное давление: Ру 40, или 4,0 МПа;
- Максимальная рабочая температура: до +400 °C;
- Минимальная температура рабочей среды: до −60 °C;
- Материал корпуса: нержавеющая сталь CF8;
- Материал штока, диска и сильфона: нержавеющая сталь;
- Тип присоединения: фланцевый;
- Управление: ручное, маховиком;
- Строительная длина: 600 мм;
- Масса: 122 кг;
- Коэффициент пропускной способности Kv: 725 м³/ч.
Температурно-давленческий режим
Значение Ру 40 относится к номинальному давлению при температуре до +100 °C. При повышении температуры допустимое рабочее давление уменьшается: до 3,63 МПа при +150 °C, до 3,37 МПа при +200 °C, до 3,18 МПа при +250 °C, до 2,97 МПа при +300 °C, до 2,85 МПа при +350 °C и до 2,74 МПа при +400 °C. Параметры рабочей среды должны соответствовать температурно-давленческой зависимости вентиля.
Рабочие среды
Вентиль допускается использовать для насыщенного и перегретого пара, холодной и горячей воды, воздуха, технических газов, нефтепродуктов и слабоагрессивных сред. Перед подбором необходимо проверить химическую совместимость среды с нержавеющей сталью CF8, нержавеющими внутренними деталями и графитовым уплотнением.
Монтаж
Монтаж выполняется на фланцы трубопровода с применением прокладок и крепежа, соответствующих давлению, температуре и рабочей среде. При установке необходимо исключить передачу нагрузок от трубопровода на корпус вентиля, обеспечить соосность фланцев и доступ к маховику для ручного управления.
