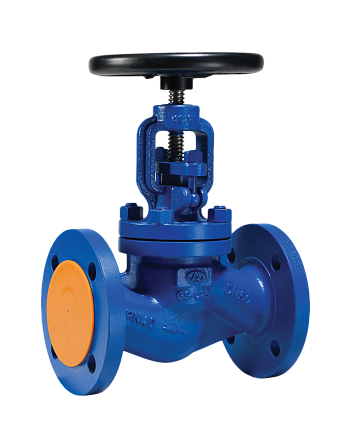

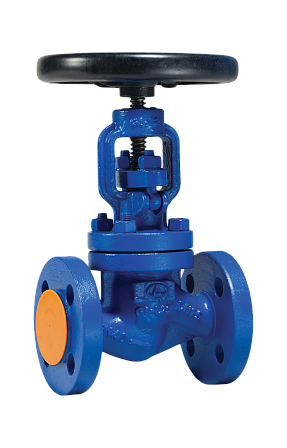

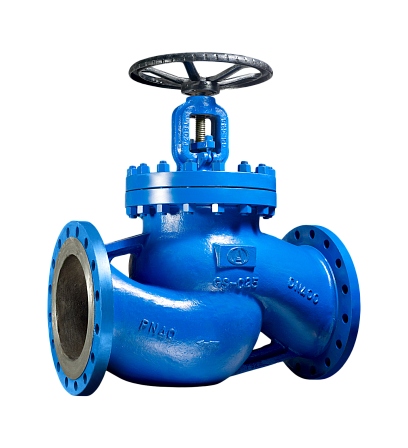

Вентиль запорный ГРАНВЕНТ, KV40, Ду 300, Ру40, фланцевый, стальной, сальниковый, BO03B102702
- Описание
- Характеристики
- Документация
Вентиль запорный ГРАНВЕНТ KV40, артикул BO03B102702, предназначен для перекрытия потока пара, горячей и холодной воды в трубопроводах систем тепло- и водоснабжения. Исполнение: Ду 300, Ру 40, фланцевое, корпус из углеродистой стали, сальниковое уплотнение штока.
Назначение и рабочие среды
Вентиль применяется как запорная трубопроводная арматура. Рабочие среды — пар, горячая и холодная вода. Изделие предназначено для работы в системах теплоснабжения, водоснабжения и на паропроводах. Регулирование расхода средой данным вентилем не предусмотрено.
Основные технические параметры
- Серия: ГРАНВЕНТ KV40.
- Артикул: BO03B102702.
- Номинальный диаметр: DN 300 (Ду 300).
- Номинальное давление: PN 40 (Ру 40, 4,0 МПа).
- Максимальная температура рабочей среды: до +400 °C.
- Минимальная температура рабочей среды: до −50 °C.
- Тип присоединения: фланцевое, фланец-фланец.
- Тип уплотнения штока: сальниковое.
- Седловое уплотнение: «металл по металлу».
- Коэффициент пропускной способности Kvs: 1635 м³/ч.
Материалы основных деталей
Корпус и крышка выполнены из углеродистой стали GS-C25. Диск изготовлен из нержавеющей стали X10Cr13, шток — из нержавеющей стали X7Cr13. Прокладка корпуса и сальниковая набивка выполнены из графита. В конструкции также применяются стальной сальник, бронзовая втулка и стальной штурвал.
Конструкция и управление
Перекрытие потока выполняется перемещением диска к седлу посредством штока и ручного штурвала. Герметизация по штоку обеспечивается сальниковой набивкой. Сальниковый узел является обслуживаемым: в процессе эксплуатации может потребоваться замена набивки.
Монтаж
Вентиль устанавливается в трубопровод с соблюдением направления потока, указанного на корпусе. Для исполнения DN 300 поток должен быть направлен на седло. Допускается монтаж в произвольном положении при соблюдении направления рабочей среды.
Присоединительные и габаритные размеры
- Строительная длина L: 850 мм.
- Высота H: 710 мм.
- Наружный диаметр фланца D: 515 мм.
- Крепежные отверстия: 16 × Ø33 мм.
- Масса: 410 кг.
Зависимость рабочего давления от температуры
Номинальное давление 4,0 МПа относится к температуре до +120 °C. При повышении температуры допустимое давление снижается: до 3,5 МПа при +200 °C, до 3,2 МПа при +250 °C, до 2,8 МПа при +300 °C, до 2,4 МПа при +350 °C и до 2,1 МПа при +400 °C.
Особенности эксплуатации
Для защиты уплотнительных поверхностей от окалины, ржавчины и механических примесей перед вентилем рекомендуется устанавливать сетчатый фильтр. Фланцевое соединение выполнено для присоединения к ответным фланцам трубопровода на давление PN 40.
