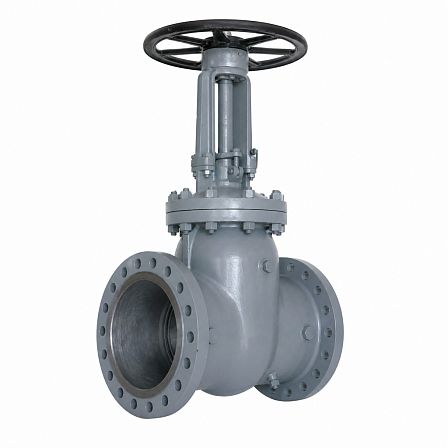

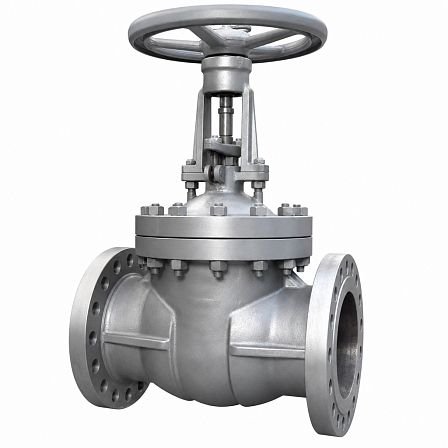

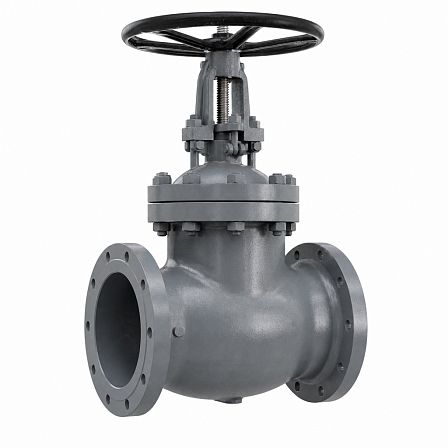

Вентиль запорный ГРАНВЕНТ, KV40, Ду 400, Ру40, фланцевый, стальной, сальниковый, BO03B102705
АРТ: BO03B102705

Вентиль запорный ГРАНВЕНТ, KV40, Ду 400, Ру40, фланцевый, стальной, сальниковый, BO03B102705

АРТ: BO03B102705
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Руль (штурвал, маховик)
ГРАНВЕНТ ГРАНВЕНТ Бренд ГРАНВЕНТ
  • Описание
  • Характеристики
  • Документация
Описание

Вентиль запорный ГРАНВЕНТ KV40, артикул BO03B102705 — стальной сальниковый клапан для перекрытия потока в трубопроводах DN 400 с фланцевым присоединением. Номинальное давление — PN 40 (4,0 МПа), предельная рабочая температура — до +400 °C; изделие применяется для пара, горячей и холодной воды в системах тепло- и водоснабжения.

Назначение. Вентиль серии KV40 предназначен для запорного применения на трубопроводах. Рабочие среды — пар, горячая и холодная вода; допускается использование с жидкими и газообразными средами, неагрессивными к материалам конструкции. Для DN 400 поток должен быть направлен на седло и совпадать со стрелкой на корпусе.

Конструкция и материалы. Корпус выполнен из углеродистой стали. Герметизация штока обеспечивается сальниковой набивкой; уплотнение затвора с седлом — типа «металл по металлу». Сальниковое уплотнение требует периодического сервисного обслуживания и замены набивки по мере необходимости.

Рабочие параметры. Номинальное давление вентиля составляет PN 40, или 4,0 МПа. Температурный диапазон по зависимости «температура—давление»: от −20 до +120 °C — до 4,0 МПа; при +200 °C — до 3,5 МПа; при +300 °C — до 2,8 МПа; при +400 °C — до 2,1 МПа.

Присоединение. Исполнение — фланцевое, Ф/Ф. Присоединительные фланцы соответствуют DIN 2501 и DIN 2635 для PN 4,0 МПа / EN 1092-1; допускается применение ответных фланцев по ГОСТ 33259-2015 на PN 4,0 МПа.

Габаритные и гидравлические характеристики.

  • Условный проход: DN 400.
  • Строительная длина L: 1100 мм.
  • Наружный диаметр фланца D: 660 мм.
  • Диаметр расположения крепежных отверстий D1: 585 мм.
  • Высота H: 950 мм.
  • Крепление фланцев: 16 отверстий диаметром 39 мм.
  • Пропускная способность Kvs: 2906 м³/ч.
  • Масса: 957 кг.

Артикул изделия: BO03B102705.

Монтаж. Перед установкой необходимо очистить внутренние полости трубопровода от окалины, песка, грязи и других твёрдых частиц, способных повредить уплотнительные поверхности седла и диска. Монтажное положение — произвольное при соблюдении направления потока.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Руль (штурвал, маховик)
Тип уплотнения штока
Сальниковое
Высота, мм
950 мм
Материал
Стальные
Диаметр, (мм, дюйм)
400 (16)
Давление, бар
40
Максимальная рабочая температура t max, °C
400
Присоединение
Фланцы
Количество в упаковке
1шт
Артикул
BO03B102705
Длина (отрезок, бухта), м
1100
Пропускная способность, м³
2906 м³/ч
Объём одной штуки, м³
0.6897
Вес (кг)
957
Длина (мм)
1100
Ширина (мм)
660
Высота (мм)
950
