Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Затворы дисковые \ Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FL(w)-5-040-E, Ду 40, Ру16, межфланцевый, диск CF8M, седло EPDM, пневмопривод Tork RA80SR, BC13B641513
-30%

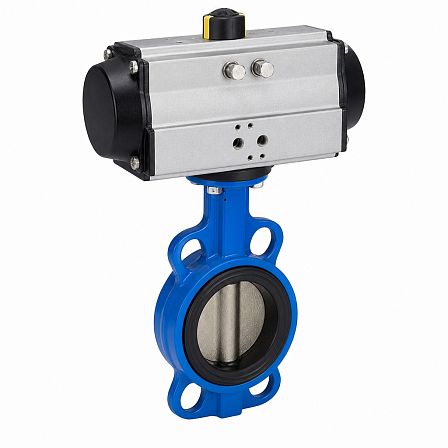

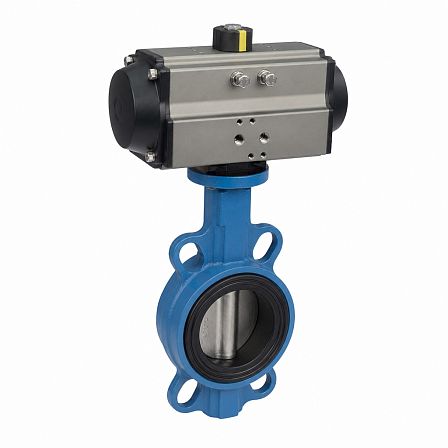

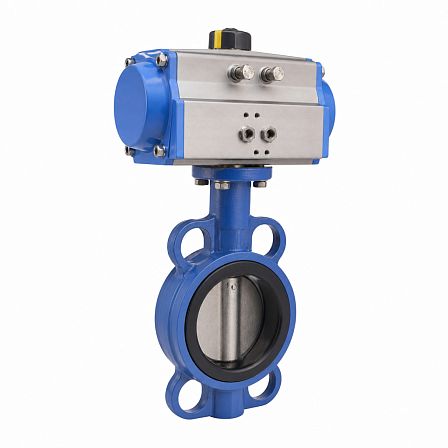

Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FL(w)-5-040-E, Ду 40, Ру16, межфланцевый, диск CF8M, седло EPDM, пневмопривод Tork RA80SR, BC13B641513
АРТ: BC13B641513
-30%

Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FL(w)-5-040-E, Ду 40, Ру16, межфланцевый, диск CF8M, седло EPDM, пневмопривод Tork RA80SR, BC13B641513

АРТ: BC13B641513
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Пневмопривод
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
-30%
44 207.87 ₽
30 945.51 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Дисковый поворотный затвор ГРАНВЭЛ ЗПВЛ FL(w)-5-040-E предназначен для перекрытия потока в трубопроводах. Исполнение: Ду 40, Ру 16, межфланцевое присоединение, диск из нержавеющей стали CF8M, сменное седло EPDM и пневмопривод Tork RA80SR с возвратной пружиной.

Назначение и принцип работы
Затвор применяется как запорная арматура для полного открытия или перекрытия потока рабочей среды. Запирающим элементом служит поворотный диск, который вращается вокруг оси на угол до 90°. Использование изделия в режиме постоянного регулирования потока не предусмотрено.

Основные параметры

  • Тип арматуры: дисковый поворотный затвор.
  • Серия: ГРАНВЭЛ ЗПВЛ.
  • Условный проход: Ду 40.
  • Номинальное давление: Ру 16, или 1,6 МПа.
  • Присоединение к трубопроводу: межфланцевое.
  • Артикул: BC13B641513.

Конструктивное исполнение
Корпус затвора выполнен из чугуна. Диск изготовлен из коррозионностойкой литой стали CF8M. Уплотнение диска обеспечивается седлом из EPDM. Седловое уплотнение является сменным, что позволяет заменять его при износе без замены корпуса затвора.

Рабочие среды и температура
Исполнение с диском CF8M и седлом EPDM рассчитано на воду, системы водоснабжения, отопления, кондиционирования, вентиляции, а также воздух и слабоагрессивные среды, совместимые с материалами проточной части. Рабочая температура перекачиваемой среды составляет от −15 до +95 °C; кратковременно допускается повышение температуры до +110 °C.

Пневматический привод
Затвор укомплектован пневмоприводом Tork RA80SR. Привод имеет механизм возвратной пружины, поэтому обеспечивает возврат арматуры в заданное положение при прекращении подачи управляющего воздуха. Подбор привода для данного исполнения выполнен для давления питающего воздуха 0,6 МПа.

Монтаж
Затвор устанавливается между ответными фланцами трубопровода и стягивается шпильками или болтами. Межфланцевое исполнение не требует собственных присоединительных фланцев на корпусе. При монтаже необходимо обеспечить соосность трубопровода, свободное перемещение диска и соответствие материалов затвора параметрам рабочей среды.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Пневмопривод
Диск
Нержавеющий
Уплотнение
EPDM
Материал
Чугунные
Диаметр, (мм, дюйм)
40 (1 1/2)
Давление, бар
16
Максимальная рабочая температура t max, °C
110
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Артикул
BC13B641513
Объём одной штуки, м³
0.00242
Вес (кг)
6.7
Длина (мм)
33
Ширина (мм)
242
Высота (мм)
302
