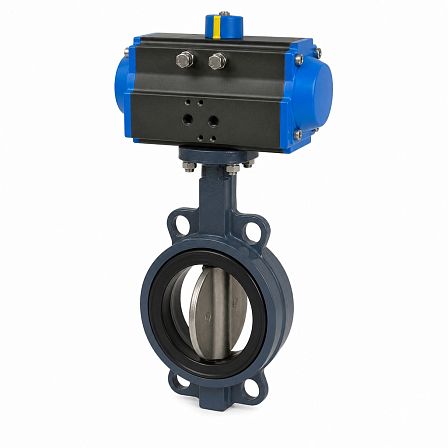

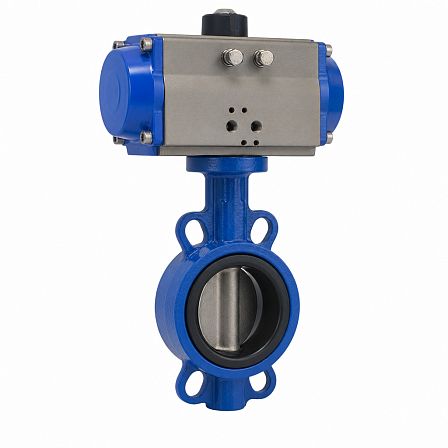

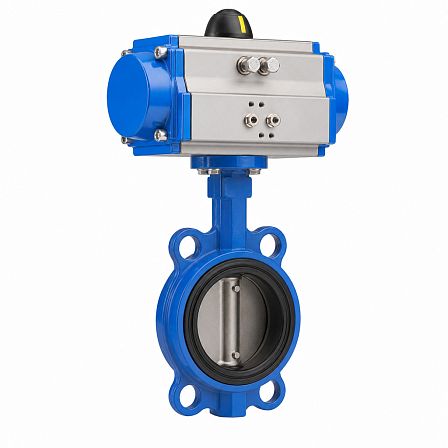

Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FL(w)-5-050-E, Ду 50, Ру16, межфланцевый, диск CF8M, седло EPDM, пневмопривод Tork RA60DA, BC13B640963
- Описание
- Характеристики
- Документация Аналогичные товары
Дисковый поворотный затвор ГРАНВЭЛ ЗПВЛ FL(w)-5-050-E предназначен для перекрытия потока в трубопроводах DN 50 при номинальном давлении PN 16. Исполнение: межфланцевое, диск из нержавеющей стали CF8M, сменное седло EPDM, пневмопривод Tork RA60DA двойного действия. Артикул: BC13B640963.
Основные параметры
Затвор относится к серии ГРАНВЭЛ ЗПВЛ с диском из нержавеющей стали. Условный проход составляет DN 50 мм, номинальное давление — PN 16, или 1,6 МПа. Присоединение к трубопроводу — межфланцевое.
- Тип арматуры: дисковый поворотный затвор;
- Серия: ГРАНВЭЛ ЗПВЛ;
- Обозначение: FL(w)-5-050-E;
- Условный проход: DN 50;
- Номинальное давление: PN 16;
- Артикул: BC13B640963.
Материалы конструкции
Диск изготовлен из нержавеющей стали CF8M. Седловое уплотнение выполнено из EPDM. Для затворов ЗПВЛ данного исполнения применяется корпус из серого либо высокопрочного чугуна; для типоразмера DN 50 в карточках аналогичного исполнения указан высокопрочный чугун GGG40. Стандартное исполнение предусматривает сменное седловое уплотнение.
Рабочие среды и температура
Исполнение ЗПВЛ с седлом EPDM рассчитано на применение в системах водоснабжения, включая питьевую воду, пожаротушения, а также на отдельных видах пищевых продуктов. Допускается работа с растворами этиленгликоля и пропиленгликоля концентрацией до 45 % при подтверждении совместимости материалов с конкретной средой.
Для DN 50 и PN 16 рабочий диапазон температуры перекачиваемой среды составляет от −15 до +95 °C. Кратковременно допускается температура до +110 °C, минимальная кратковременная температура — до −20 °C.
Пневмопривод
Затвор укомплектован пневматическим приводом Tork RA60DA двойного действия. Привод выполняет открытие и закрытие затвора подачей сжатого воздуха в соответствующие полости; возвратная пружина в исполнении DA не применяется.
- Модель привода: Tork RA60DA;
- Тип действия: двойного действия;
- Крутящий момент при давлении воздуха 6 бар: 39 Н·м;
- Присоединение к арматуре: ISO 5211, F04/F05/F07;
- Время открытия: 0,27 с;
- Время закрытия: 0,33 с;
- Расход воздуха при открытии: 0,17 л;
- Расход воздуха при закрытии: 0,28 л;
- Масса привода: 1,8 кг.
Монтаж
Затвор устанавливается между фланцами трубопровода. Межфланцевое исполнение не имеет собственных ответных фланцев и фиксируется стяжными болтами фланцевого соединения. При монтаже необходимо учитывать совместимость фланцев, крепежа, рабочей среды, давления и температуры с параметрами затвора.
