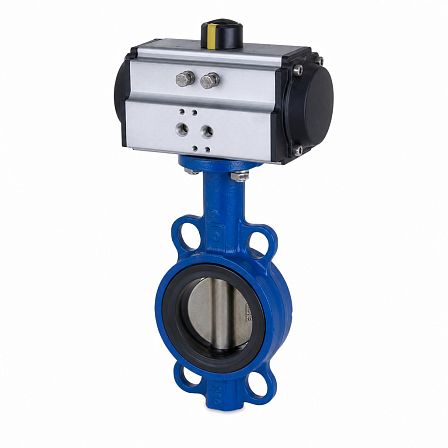

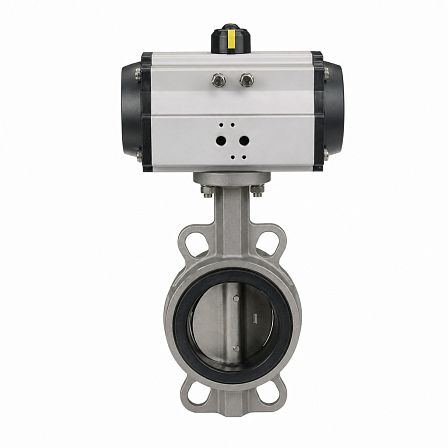

Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FL(w)-5-050-E, Ду 50, Ру16, межфланцевый, диск CF8M, седло EPDM, пневмопривод Tork RA80SR, BC13B641516
- Описание
- Характеристики
- Документация Аналогичные товары
Дисковый поворотный затвор ГРАНВЭЛ ЗПВЛ FL(w)-5-050-E, артикул BC13B641516, предназначен для перекрытия потока в трубопроводах Ду 50 при номинальном давлении Ру 16. Исполнение межфланцевое, с диском из нержавеющей стали CF8M, седловым уплотнением EPDM и одноacting пневмоприводом TORK RA80SR с пружинным возвратом.
Конструкция и присоединение
Затвор относится к серии ГРАНВЭЛ ЗПВЛ для систем водоснабжения. Корпус имеет межфланцевое исполнение и устанавливается между фланцами трубопровода. Номинальный диаметр прохода составляет DN 50, номинальное давление — PN 16, или 1,6 МПа.
Материалы проточной части
- диск — нержавеющая сталь CF8M;
- седловое уплотнение — EPDM.
Исполнение ЗПВЛ с диском CF8M и седлом EPDM применяется для воды, питьевой воды, отдельных пищевых сред, а также растворов этиленгликоля или пропиленгликоля концентрацией до 45%.
Рабочие параметры
- номинальный диаметр: DN 50;
- номинальное давление: PN 16;
- рабочая температура среды: от –15 до +95 °C;
- максимальная кратковременная температура: до +110 °C;
- минимальная кратковременная температура: до –20 °C.
При наличии в рабочей среде абразивных частиц либо химических добавок совместимость материалов затвора должна оцениваться для конкретных условий эксплуатации.

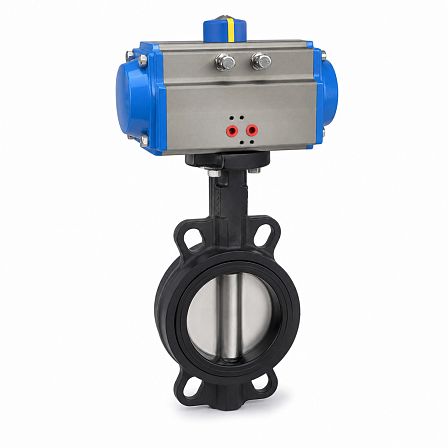

Пневматический привод
Затвор укомплектован пневмоприводом TORK RA80SR одностороннего действия. Исполнение SR предусматривает возврат выходного вала пружиной при снятии управляющего давления. Привод рассчитан на поворот арматуры на 90° и используется для двухпозиционного управления «открыто/закрыто».
- тип привода: пневматический, одностороннего действия, с пружинным возвратом;
- давление управляющего воздуха: 4–8 бар;
- присоединение к арматуре: ISO 5211, F05/F07;
- температура эксплуатации привода: от –10 до +80 °C;
- время открытия/закрытия: ориентировочно 0,48–0,57 с.
Пневмопривод RA80SR подобран для затворов Ду 50 при давлении питающего воздуха 0,6 МПа.
Габаритные параметры сборки
Для исполнения Ду 50 с приводом RA80SR размеры сборки по чертежу составляют: A — 242 мм, B — 318,4 мм, C — 110 мм, D — 256,9 мм. Масса затвора с пневмоприводом — около 7,5 кг.
