Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FLN(w)-5-080-E, Ду 80, Ру16, межфланцевый, диск CF8M, седло EPDM, пневмопривод Tork RA100SR, BC13B641518
- Описание
- Характеристики
- Документация Аналогичные товары

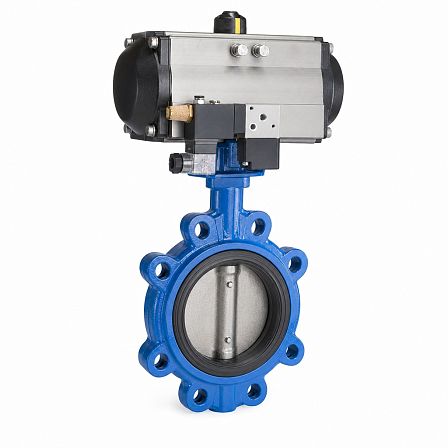

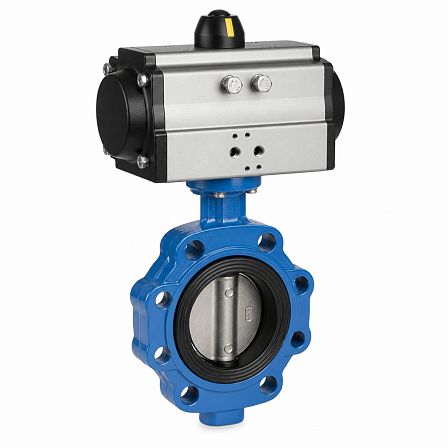

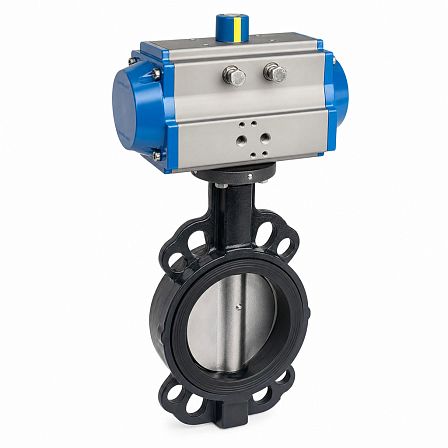

Дисковый поворотный затвор ГРАНВЭЛ ЗПВЛ FLN(w)-5-080-E, артикул BC13B641518, предназначен для перекрытия и регулирования потока в трубопроводах DN 80 при номинальном давлении PN 16. Затвор имеет межфланцевое присоединение, диск из нержавеющей стали CF8M, сменное седловое уплотнение EPDM и комплектуется пневмоприводом Tork RA100SR одностороннего действия с возвратной пружиной.
Основные параметры
- Тип арматуры: дисковый поворотный затвор.
- Серия: ГРАНВЭЛ ЗПВЛ.
- Модель затвора: FLN(w)-5-080-E.
- Артикул: BC13B641518.
- Номинальный диаметр: DN 80.
- Номинальное давление: PN 16, или 1,6 МПа.
- Тип присоединения: межфланцевое.
Конструкция затвора
Затвор выполнен в межфланцевом корпусе и устанавливается между фланцами трубопровода. Исполнение ЗПВЛ предусматривает диск из нержавеющей стали CF8M и седло из EPDM. Рабочая среда контактирует преимущественно с диском и уплотнением, а седло является сменным. Для DN 80 и PN 16 применяется корпус из чугуна; конкретная марка корпуса определяется комплектацией изделия.
Материалы основных деталей
- Диск: нержавеющая сталь CF8M.
- Седловое уплотнение: EPDM.
- Корпус: чугунное исполнение серии ЗПВЛ.
Рабочие среды и температура
Исполнение ЗПВЛ с уплотнением EPDM рассчитано на применение в системах водоснабжения, с питьевой водой, в системах пожаротушения, а также с растворами этиленгликоля или пропиленгликоля концентрацией до 45 %. Для затворов DN 25–300, PN 16 рабочая температура перекачиваемой среды составляет от −15 до +95 °C; кратковременно допускается температура до +110 °C.
Пневмопривод Tork RA100SR
Затвор укомплектован пневматическим приводом Tork RA100SR одностороннего действия. Индекс SR означает пружинный возврат: при подаче сжатого воздуха привод выполняет рабочий ход, а при снятии управляющего давления возвращается в исходное положение усилием пружин. Направление безопасного положения — «нормально закрыт» или «нормально открыт» — определяется ориентацией привода при сборке с затвором.
- Тип привода: реечный пневматический, одностороннего действия.
- Рабочее давление управляющего воздуха: 4–8 бар.
- Поворот: 90°.
- Присоединение к арматуре: ISO 5211, F07/F10.
- Крутящий момент при давлении 6 бар: до 111,2 Н·м при пневматическом ходе; пружинный момент зависит от положения и составляет до 69,4 Н·м.
- Расход воздуха: 0,73 л на открытие и 1,15 л на закрытие.
- Ориентировочное время открытия: 0,63 с.
- Ориентировочное время закрытия: 0,95 с.
- Температура эксплуатации привода: от −10 до +80 °C.
- Масса привода: около 6,1 кг.
Монтаж и управление
