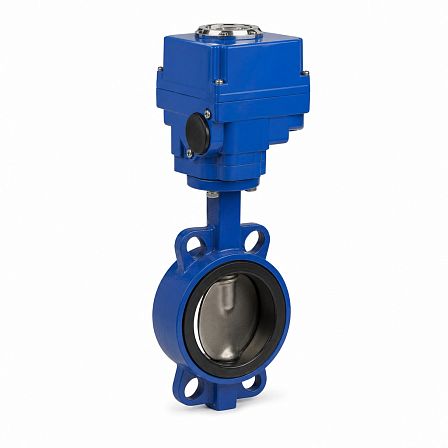

Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FLN(w)-5-100-E, Ду 100, Ру16, межфланцевый, с электроприводом SQ05.2 220В, BC02F460185
- Описание
- Характеристики
- Документация Аналогичные товары
Дисковый поворотный затвор ГРАНВЭЛ ЗПВЛ FLN(w)-5-100-E, артикул BC02F460185, предназначен для перекрытия потока в трубопроводах Ду 100 при давлении Ру 16. Межфланцевая конструкция выполнена с чугунным корпусом, диском из нержавеющей стали, уплотнением EPDM и электроприводом AUMA SQ05.2 с питанием 220 В.
Назначение. Затвор применяется как запорная трубопроводная арматура для полного открытия или полного закрытия проходного сечения. Исполнение ЗПВЛ рассчитано на системы холодного и горячего водоснабжения, отопления, а также жидкие и газообразные рабочие среды, совместимые с материалами корпуса, диска и уплотнения. Использование в режиме регулирования расхода не предусмотрено.
Основные параметры.
- Модель: ГРАНВЭЛ ЗПВЛ FLN(w)-5-100-E.
- Артикул: BC02F460185.
- Номинальный диаметр: Ду 100.
- Номинальное давление: Ру 16, или 16 бар.
- Тип арматуры: дисковый поворотный затвор.
- Тип присоединения: межфланцевый.
- Управление: электрическое.
Конструкция и материалы. Корпус затвора изготовлен из чугуна. Запорный диск выполнен из нержавеющей стали. В качестве седлового уплотнения применяется EPDM — этилен-пропиленовый каучук. Рабочая среда контактирует с диском и уплотнительным седлом; уплотнение обеспечивает герметичное перекрытие потока.
Электропривод. Затвор укомплектован электроприводом AUMA SQ05.2 с напряжением питания 220 В. Привод обеспечивает дистанционное или автоматизированное управление положением диска затвора. Для приводов серии SQ предусмотрены ручной дублер, индикация положения, концевые и моментные выключатели, а также защита электродвигателя от перегрева.
Условия эксплуатации. Максимальное рабочее давление составляет 16 бар. Максимальная рабочая температура среды — до +95 °C. Конкретную совместимость с рабочей средой следует определять с учетом химической стойкости чугуна, нержавеющей стали и EPDM.
Монтаж. Межфланцевое исполнение предполагает установку затвора между ответными фланцами трубопровода. Номинальный проход Ду 100 должен соответствовать условному проходу трубопровода и ответных фланцев. При монтаже необходимо обеспечить свободное перемещение диска внутри трубопровода.
Дополнительные сведения. Производитель — АДЛ, страна производства — Россия. Масса изделия в упаковке составляет 40 кг, объем упаковки — 0,09625 м³.
