Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FLN(w)-5-100-E, Ду 100, Ру16, межфланцевый, диск CF8M, седло EPDM, пневмопривод Tork RA80DA, BC13B640966
- Описание
- Характеристики
- Документация Аналогичные товары

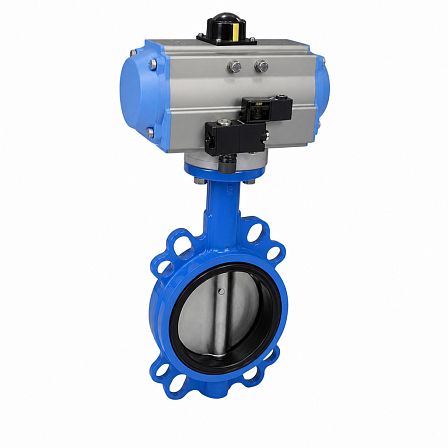

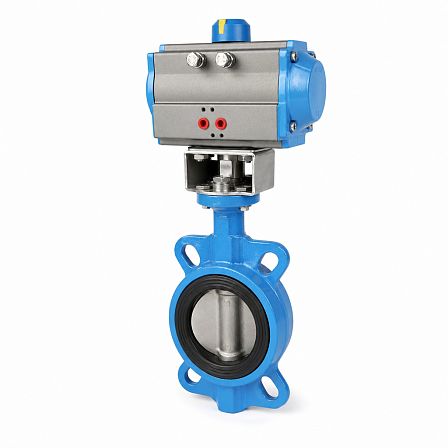

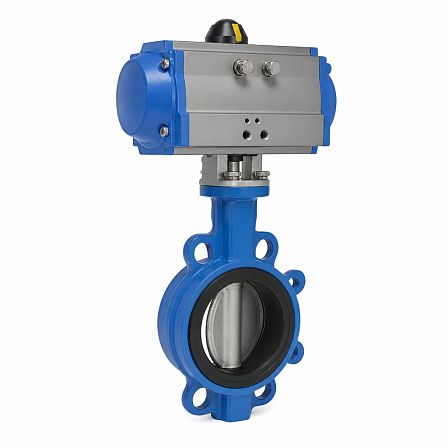

Дисковый поворотный затвор ГРАНВЭЛ ЗПВЛ-FLN(w)-5-100-E DN 100 PN 16 предназначен для перекрытия потока в трубопроводах. Исполнение межфланцевое, с корпусом из высокопрочного чугуна GGG40, диском из нержавеющей стали CF8M, сменным седлом EPDM и пневматическим приводом двойного действия Tork RA80DA. Артикул: BC13B640966.
Конструкция и присоединение
Затвор выполнен в межфланцевом исполнении и устанавливается между фланцами трубопровода. Номинальный диаметр прохода — DN 100, номинальное давление — PN 16 (1,6 МПа). Строительная длина затвора составляет 52 мм.
- Тип арматуры: дисковый поворотный затвор;
- Серия: ГРАНВЭЛ ЗПВЛ;
- Обозначение: FLN(w)-5-100-E;
- Присоединение: межфланцевое;
- DN: 100 мм;
- PN: 16 бар / 1,6 МПа.
Материалы основных деталей
Корпус изготовлен из высокопрочного чугуна GGG40. Запорный диск выполнен из коррозионностойкой нержавеющей стали CF8M. Герметизация обеспечивается седлом из EPDM.
- Корпус: высокопрочный чугун GGG40;
- Диск: нержавеющая сталь CF8M;
- Седло: EPDM.
Пневматический привод
Затвор укомплектован пневмоприводом Tork RA80DA двойного действия. Управление положением диска выполняется подачей сжатого воздуха на открытие и закрытие. Для привода RA80DA предусмотрено присоединение к арматуре по ISO 5211 F05/F07; угол поворота — 90°.
- Модель привода: Tork RA80DA;
- Тип действия: двойное действие;
- Рабочее давление воздуха: 4–8 бар;
- Присоединение к арматуре: ISO 5211 F05/F07;
- Угол поворота: 90°;
- Температура эксплуатации привода: от −10 до +80 °C.
Рабочие параметры
Исполнение ЗПВЛ с седлом EPDM применяется для воды, систем водоснабжения, кондиционирования, вентиляции, пожаротушения и чистого воздуха. Для затворов DN 25–300 при PN 16 рабочая температура транспортируемой среды составляет от −15 до +95 °C; кратковременно допускается повышение до +110 °C.
- Рабочая среда: вода, чистый воздух и другие среды, совместимые с материалами корпуса, диска и седла;
- Рабочая температура среды: от −15 до +95 °C;
- Кратковременная максимальная температура: до +110 °C;
- Класс герметичности: A.
Габаритные данные сборки
Для исполнения DN 100 с пневмоприводом Tork RA80DA габаритные размеры сборки составляют: A — 242 мм, B — 407,9 мм, C — 109,2 мм, D — 301,9 мм. Масса затвора в сборе с приводом — около 9 кг.
