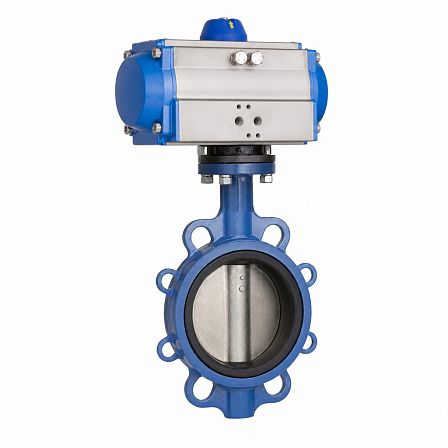

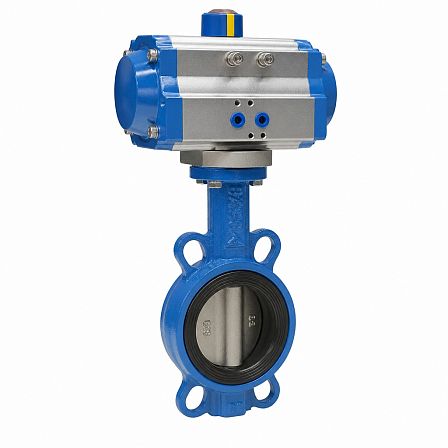

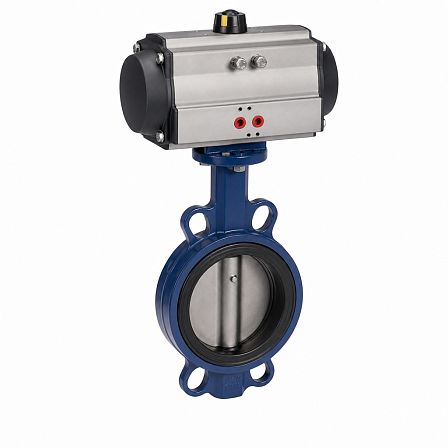

Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FLN(w)-5-100-E, Ду 100, Ру16, межфланцевый, диск CF8M, седло EPDM, пневмопривод Tork RA120SR, BC13B641519
АРТ: BC13B641519

Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FLN(w)-5-100-E, Ду 100, Ру16, межфланцевый, диск CF8M, седло EPDM, пневмопривод Tork RA120SR, BC13B641519

АРТ: BC13B641519
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Пневмопривод
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
Описание

Затвор дисковый ГРАНВЭЛ ЗПВЛ-FLN(w)-5-100-E, артикул BC13B641519, предназначен для перекрытия потока в трубопроводах Ду 100 при номинальном давлении Ру 16. Исполнение межфланцевое, корпус из высокопрочного чугуна, диск из нержавеющей стали CF8M, седловое уплотнение EPDM; управление выполняется пневмоприводом TORK RA120SR с возвратной пружиной.

Конструкция и присоединение
Затвор относится к серии ЗПВЛ с межфланцевым исполнением корпуса FLN(w). Монтаж выполняется между фланцами трубопровода. Номинальный диаметр прохода составляет Ду 100, номинальное давление — Ру 16, или 1,6 МПа.

Материалы основных деталей
Корпус изготовлен из высокопрочного чугуна GGG40. Запорный диск выполнен из коррозионностойкой литой стали CF8M. Седло изготовлено из EPDM; уплотнение является сменным. Такое сочетание материалов соответствует обозначению ЗПВЛ-FLN(w)-5-100-E.

Рабочая среда и температура
Затвор применяется в системах водоснабжения, теплоснабжения, пожаротушения, вентиляции и кондиционирования, если рабочая среда совместима с материалами корпуса, диска и уплотнения. Рабочий температурный диапазон для исполнения с седлом EPDM: от −15 до +95 °C; кратковременно допустима температура до +110 °C.

Пневматическое управление
Изделие укомплектовано пневмоприводом TORK RA120SR одностороннего действия с пружинным возвратом. Привод обеспечивает поворот вала на 90° и предназначен для автоматизации дисковых поворотных затворов. Присоединение привода к арматуре выполнено по ISO 5211, типоразмер монтажного фланца — F07/F10.

Параметры пневмопривода TORK RA120SR

  • тип действия — односторонний, с возвратной пружиной;
  • номинальный угол поворота — 90°;
  • крутящий момент — до 221 Н·м;
  • диаметр выходного вала — 17 мм;
  • время открытия/закрытия — 1,15–1,47 с;
  • рабочая температура привода — от −10 до +80 °C;
  • масса пневмопривода — 11,65 кг.

Габариты в сборе
Для затвора Ду 100 с приводом RA120SR габаритные размеры сборки по монтажной схеме составляют: A — 360 мм, B — 461 мм, C — 150 мм, D — 355 мм. Масса затвора в сборе с пневмоприводом — около 16 кг.

Основные характеристики

  • серия — ГРАНВЭЛ ЗПВЛ;
  • модель — FLN(w)-5-100-E;
  • артикул — BC13B641519;
  • номинальный диаметр — Ду 100;
  • номинальное давление — Ру 16;
  • тип присоединения — межфланцевый;
  • материал корпуса — высокопрочный чугун GGG40;
  • материал диска — CF8M;
  • материал седла — EPDM;
  • привод — пневматический TORK RA120SR с возвратной пружиной.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Пневмопривод
Диск
Нержавеющий
Уплотнение
EPDM
Материал
Чугунные
Диаметр, (мм, дюйм)
100 (4)
Давление, бар
16
Максимальная рабочая температура t max, °C
110
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
BC13B641519
Объём одной штуки, м³
0.00863
Вес (кг)
16
Длина (мм)
52
Ширина (мм)
360
Высота (мм)
461
