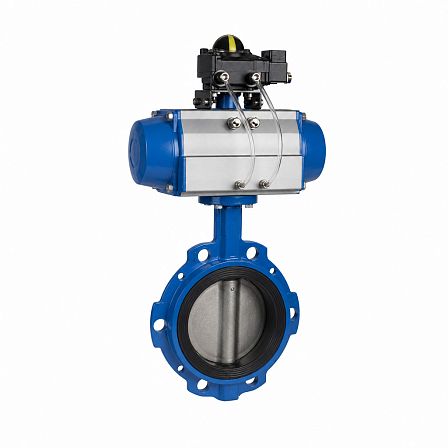

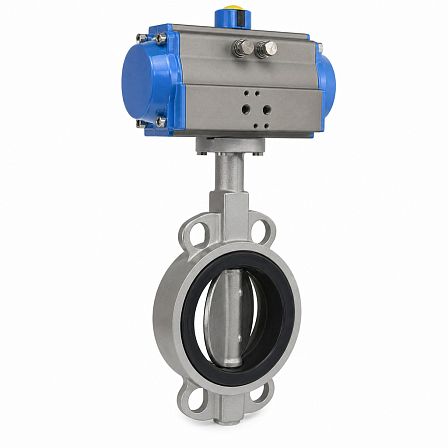

Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FL(w)-5-150-E, Ду 150, Ру16, межфланцевый, диск CF8M, седло EPDM, пневмопривод Tork RA140SR, BC13B641521
- Описание
- Характеристики
- Документация Аналогичные товары
Затвор дисковый поворотный ГРАНВЭЛ ЗПВЛ FL(w)-5-150-E, Ду 150, Ру 16 — межфланцевое запорное устройство для трубопроводов с водой, питьевой водой, отдельными пищевыми средами, а также растворами этиленгликоля и пропиленгликоля концентрацией до 45%. Затвор оснащен диском из нержавеющей стали CF8M, сменным седлом EPDM и пневматическим приводом Tork RA140SR одностороннего действия с возвратной пружиной.
Конструкция и присоединение
Изделие выполнено в межфланцевом исполнении и предназначено для установки между фланцами трубопровода. Номинальный диаметр прохода — DN 150, номинальное давление — PN 16 (1,6 МПа). Для затворов данной серии DN 150 предусмотрена строительная длина 56 мм; наружный размер диска составляет 206 мм, расчетный размер уплотнительной поверхности для фланцев PN 16 — 240 мм.
Материалы основных деталей
- диск — коррозионностойкая литая сталь CF8M;
- седловое уплотнение — EPDM;
- корпус — чугунное исполнение межфланцевого затвора серии FL(w)-5;
- седло — сменное, выполняет функцию уплотнения между затвором и ответными фланцами.
С рабочей средой контактируют диск и седловое уплотнение. Отдельные прокладки между корпусом затвора и фланцами при монтаже не требуются при исправных сопрягаемых поверхностях.
Рабочие среды и температурный диапазон
Исполнение ЗПВЛ с седлом EPDM и диском CF8M применяется в системах водоснабжения, в том числе питьевого, пожаротушения, для некоторых пищевых продуктов, а также для водных растворов этиленгликоля и пропиленгликоля до 45%. Для DN 150 при PN 16 рабочая температура перекачиваемой среды составляет от −15 до +95 °C; кратковременно допускается повышение до +110 °C и понижение до −20 °C. Для сред с абразивными частицами или химическими добавками требуется проверка совместимости материалов.
Пневматический привод
Затвор комплектуется пневмоприводом Tork RA140SR. Обозначение SR означает привод одностороннего действия: при подаче сжатого воздуха привод переводит затвор в рабочее положение, а возврат выполняется усилием предварительно нагруженных пружин. Привод относится к реечному типу Rack & Pinion и рассчитан на поворот арматуры на 90°.
- тип действия — односторонний, с пружинным возвратом;
- присоединение к арматуре — ISO 5211 / DIN 3337;
- присоединение распределителя, блока концевых выключателей или позиционера — NAMUR / VDI/VDE 3845;
- корпус привода — экструдированный алюминий с защитой от коррозии;
- предусмотрена регулировка конечных положений в обоих направлениях.
Пневматический привод обеспечивает дистанционное открытие и закрытие дискового затвора; пружинный возврат формирует заданное безопасное положение при снятии управляющего давления.
Функциональное назначение
Затвор предназначен для перекрытия потока в трубопроводе. Поворот диска выполняется на угол 90° между положениями «открыто» и «закрыто». Использование изделия в качестве регулирующей арматуры допускается только после отдельной проверки рабочего режима, требуемого крутящего момента и характеристик среды.
