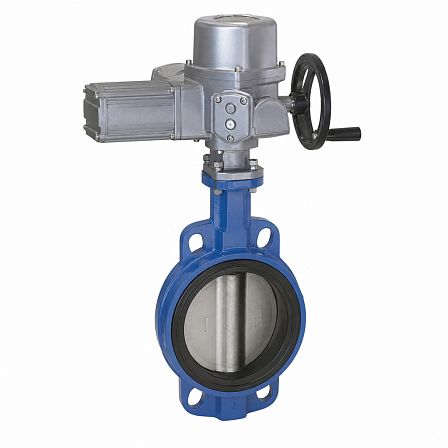

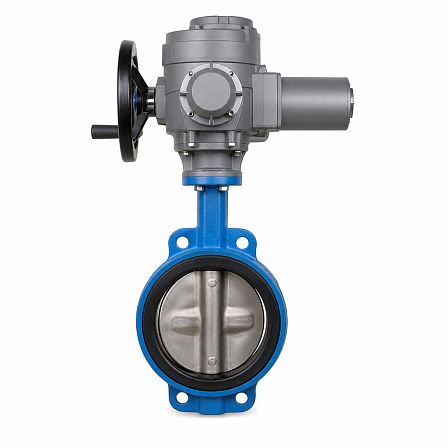

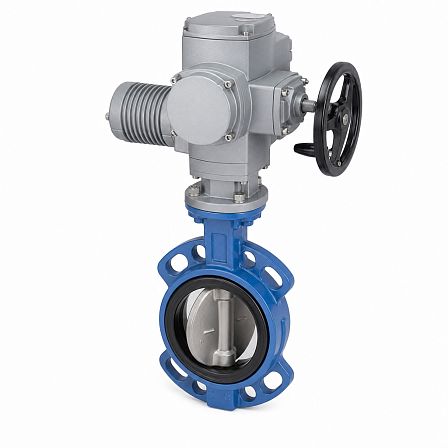

Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FL(w)-5-150-E, Ду 150, Ру16, межфланцевый, диск CF8M, седло EPDM, электропривод AUMA SQ05.2 380В, BC02F536573
- Описание
- Характеристики
- Документация Аналогичные товары
Дисковый поворотный затвор ГРАНВЭЛ ЗПВЛ FL(w)-5-150-E предназначен для перекрытия потока рабочей среды в трубопроводах DN 150 при номинальном давлении PN 16. Исполнение межфланцевое, с диском из нержавеющей стали CF8M, сменным седлом EPDM и электроприводом AUMA SQ05.2 с питанием 380 В. Артикул: BC02F536573.
Назначение и принцип работы
Затвор относится к запорной трубопроводной арматуре с поворотным диском. Электропривод обеспечивает дистанционное открытие и закрытие проходного сечения трубопровода. Оборудование применяется для работы в режимах «открыто» и «закрыто»; использование в качестве регулирующей арматуры не предусмотрено.
Основные параметры
- Серия: ГРАНВЭЛ ЗПВЛ.
- Тип: дисковый поворотный затвор.
- Условный проход: DN 150.
- Номинальное давление: PN 16, или 1,6 МПа.
- Присоединение: межфланцевое.
- Строительная длина затвора DN 150: 56 мм.
- Диаметр прохода корпуса: 206 мм.
- Расчетный диаметр присоединения для PN 16: 240 мм.
Материалы основных элементов
Корпус затвора выполнен из чугуна. Запорный диск изготовлен из коррозионностойкой нержавеющей стали CF8M. Уплотнительное седло выполнено из EPDM. Такое исполнение соответствует серии ЗПВЛ с диском из нержавеющей стали и эластомерным седловым уплотнением.
Рабочие среды и температура
Исполнение ЗПВЛ с седлом EPDM предназначено для систем водоснабжения, питьевой воды, пожаротушения, а также для растворов этиленгликоля или пропиленгликоля с концентрацией до 45%. Рабочая температура перекачиваемой среды для DN 150 составляет от −15 до +95 °C; кратковременно допускается температура от −20 до +110 °C. Совместимость с жидкостями, содержащими абразивные частицы или химические добавки, должна определяться отдельно с учетом состава среды.
Электропривод
Затвор укомплектован неполноповоротным электроприводом AUMA SQ05.2. Питание привода — трехфазная сеть 380 В. Привод предназначен для автоматизации поворота диска затвора и управления положениями «открыто» и «закрыто».
Конструктивное исполнение
Затвор устанавливается между ответными фланцами трубопровода. Стандартное исполнение серии предусматривает сменное седловое уплотнение. Межфланцевая конструкция не требует собственной фланцевой пары на корпусе и применяется в трубопроводах с фланцевым соединением.
