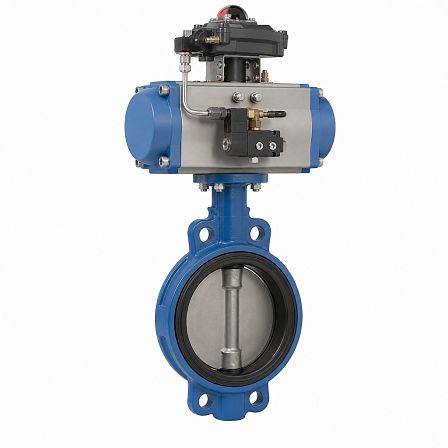

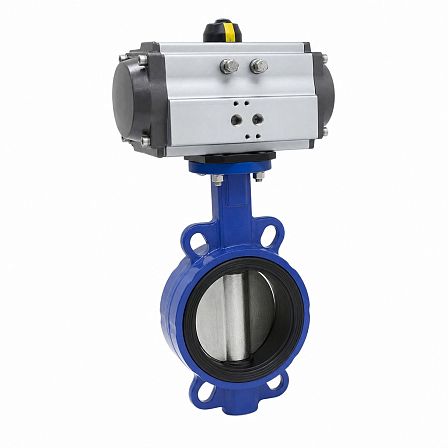

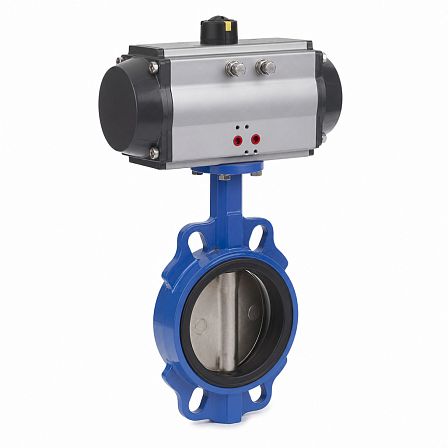

Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FL(w)-5-200-E, Ду 200, Ру16, межфланцевый, диск CF8M, седло EPDM, пневмопривод Tork RA120DA, BC13B641487
АРТ: BC13B641487

Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FL(w)-5-200-E, Ду 200, Ру16, межфланцевый, диск CF8M, седло EPDM, пневмопривод Tork RA120DA, BC13B641487

АРТ: BC13B641487
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Пищевая промышленность / Пожаротушение
Управление
Пневмопривод
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
Описание

Дисковый поворотный затвор ГРАНВЭЛ ЗПВЛ FL(w)-5-200-E предназначен для перекрытия и регулирования потока в трубопроводах DN 200 при номинальном давлении PN 16. Межфланцевое исполнение оснащено диском из нержавеющей стали CF8M, сменным седловым уплотнением EPDM и пневмоприводом двойного действия TORK RA120DA.

Конструкция и присоединение

Затвор выполнен в межфланцевом исполнении для установки между фланцами трубопровода. Условный проход составляет DN 200, номинальное давление — PN 16 (1,6 МПа). Корпус изготовлен из высокопрочного чугуна GGG40; строительная длина затвора — 60 мм.

Материалы основных деталей

  • корпус — высокопрочный чугун GGG40;
  • диск — коррозионностойкая нержавеющая сталь CF8M;
  • седло — EPDM.

Комбинация диска CF8M и уплотнения EPDM применяется для воды, питьевой воды, отдельных видов пищевых продуктов, а также растворов этиленгликоля и пропиленгликоля концентрацией до 45%.

Рабочие параметры

Рабочая температура перекачиваемой среды составляет от −15 до +95 °C. Допускается кратковременная работа при температуре до +110 °C и до −20 °C. Затвор может использоваться в системах водоснабжения и пожаротушения при соответствии рабочей среды материалам проточной части.

Пневматический привод

На затвор установлен пневмопривод TORK RA120DA двойного действия. Открытие и закрытие диска выполняются сжатым воздухом; привод рассчитан на поворот выходного вала на 90°. Подбор привода для затвора DN 200 выполнен при давлении питающего воздуха 0,6 МПа.

Габаритные данные в сборе с приводом

  • привод — TORK RA120DA;
  • габарит A — 360 мм;
  • габарит B — 585 мм;
  • габарит C — 150 мм;
  • габарит D — 415 мм;
  • масса сборки — 23,2 кг.

Идентификация изделия

Артикул: BC13B641487. Обозначение: ГРАНВЭЛ ЗПВЛ FL(w)-5-200-E, DN 200, PN 16, диск CF8M, седло EPDM, пневмопривод TORK RA120DA.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Пищевая промышленность / Пожаротушение
Управление
Пневмопривод
Диск
Нержавеющий
Уплотнение
EPDM
Материал
Чугунные
Диаметр, (мм, дюйм)
200 (8)
Давление, бар
16
Максимальная рабочая температура t max, °C
110
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Цвет
Красные
Артикул
BC13B641487
Объём одной штуки, м³
0.01264
Вес (кг)
23.2
Длина (мм)
60
Ширина (мм)
360
Высота (мм)
585
