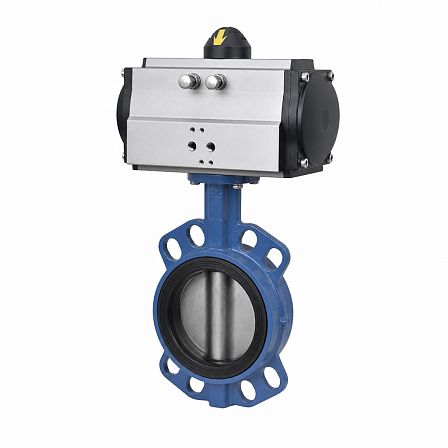

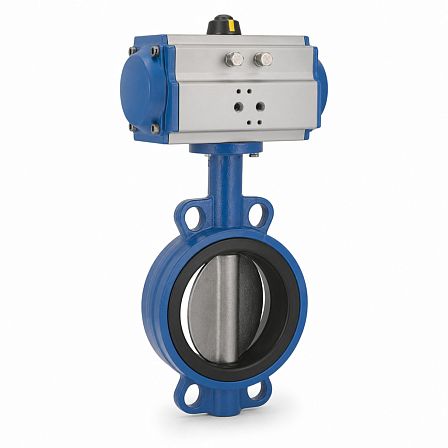

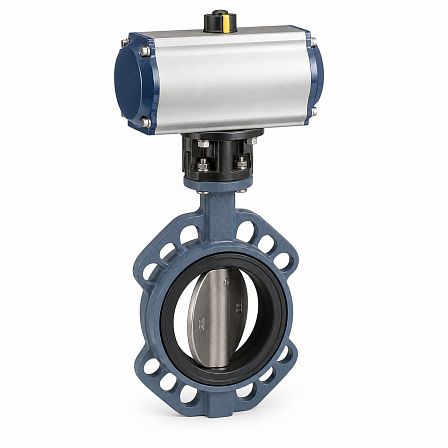

Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FL(w)-5-250-E, Ду 250, Ру16, межфланцевый, диск CF8M, седло EPDM, пневмопривод Tork RA200SR, BC13B641523
- Описание
- Характеристики
- Документация Аналогичные товары
Дисковый поворотный затвор ГРАНВЭЛ ЗПВЛ FL(w)-5-250-E предназначен для перекрытия потока в трубопроводах DN 250 при номинальном давлении PN 16. Межфланцевый затвор оснащён диском из нержавеющей стали CF8M, седловым уплотнением EPDM и пневмоприводом TORK RA200SR с возвратной пружиной.
Назначение и принцип работыЗатвор применяется как запорное устройство в системах водоснабжения, отопления, кондиционирования, вентиляции, пожаротушения и на трубопроводах с жидкими или газообразными средами, совместимыми с материалами проточной части. Запорный орган поворачивается на 90° для полного открытия либо полного перекрытия прохода. Использование затвора в качестве регулирующей арматуры не предусмотрено.
Основные параметры- Тип арматуры: дисковый поворотный затвор.
- Серия: ГРАНВЭЛ ЗПВЛ.
- Обозначение: FL(w)-5-250-E.
- Номинальный диаметр: DN 250.
- Номинальное давление: PN 16, или 1,6 МПа.
- Тип присоединения: межфланцевый.
- Рабочая температура среды: от −15 до +95 °C.
- Максимальная температура: до +110 °C в кратковременном режиме.
Корпус затвора выполнен из высокопрочного чугуна GGG40. Диск изготовлен из нержавеющей стали CF8M. В качестве седлового уплотнения используется EPDM. Уплотнение обеспечивает герметизацию межфланцевого соединения и допускает монтаж без дополнительных прокладок при соответствии присоединительных фланцев требованиям трубопровода.
Пневматический приводЗатвор укомплектован пневмоприводом TORK RA200SR одностороннего действия с возвратной пружиной. Привод рассчитан на поворот арматуры на 90°; рабочее давление питающего воздуха составляет 4–8 бар. Для подбора затвора DN 250 привод применяется при давлении управляющего воздуха 0,6 МПа.
- Модель привода: TORK RA200SR.
- Тип действия: односторонний, с пружинным возвратом.
- Присоединение к арматуре: ISO 5211, F14/F16.
- Присоединения для дополнительного оборудования: NAMUR.
- Температура эксплуатации привода: от −10 до +80 °C.
- Размер A: 680 мм.
- Размер B: 780,5 мм.
- Размер C: 242 мм.
- Размер D: 570,5 мм.
- Масса затвора с приводом: 67,9 кг.
Артикул: BC13B641523. Исполнение включает межфланцевый затвор ГРАНВЭЛ ЗПВЛ DN 250, PN 16, с диском CF8M, седлом EPDM и пневмоприводом TORK RA200SR.
