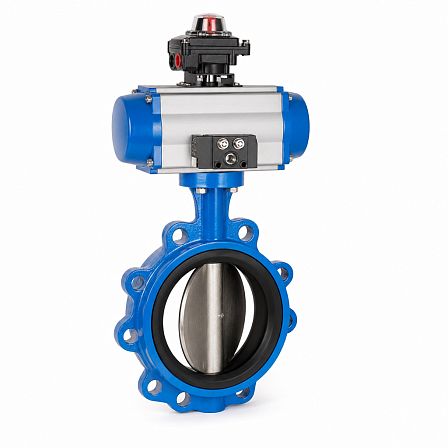

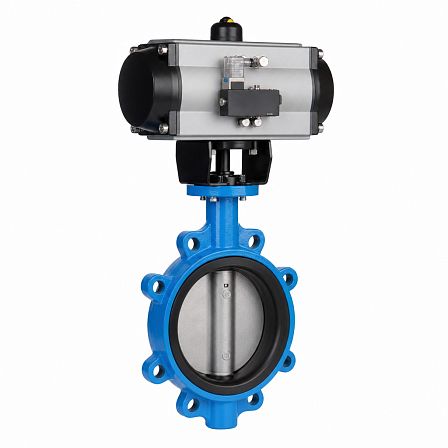

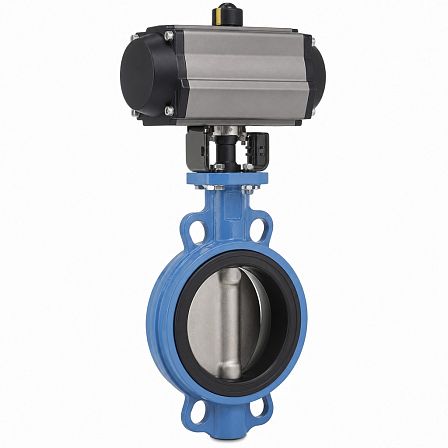

Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FL(w)-5-300-E, Ду 300, Ру16, межфланцевый, диск CF8M, седло EPDM, пневмопривод Tork RA160DA, BC13B641489
- Описание
- Характеристики
- Документация Аналогичные товары
Дисковый поворотный затвор ГРАНВЭЛ ЗПВЛ Ду300 Ру16 предназначен для перекрытия потока в трубопроводе. Исполнение — межфланцевое, с диском из нержавеющей стали CF8M, сменным седлом EPDM и пневмоприводом двойного действия Tork RA160DA. Артикул: BC13B641489.
Конструкция и присоединение
Затвор относится к серии ЗПВЛ с межфланцевым присоединением. Номинальный диаметр составляет DN 300, номинальное давление — PN 16 (1,6 МПа). Для исполнения ЗПВЛ с Ду300 и Ру16 в обозначении производителя применяется тип корпуса FLN(w)-5.
Материалы основных элементов
- корпус — высокопрочный чугун GGG40;
- запорный диск — нержавеющая сталь CF8M;
- седловое уплотнение — EPDM.
Исполнение с диском CF8M и седлом EPDM относится к затворам ГРАНВЭЛ ЗПВЛ для водных сред, питьевой воды, отдельных пищевых продуктов, а также растворов этиленгликоля и пропиленгликоля концентрацией до 45%.
Рабочие параметры
Для затворов ЗПВЛ DN25–300 с уплотнением EPDM рабочая температура перекачиваемой среды составляет от −15 до +95 °C. Кратковременно допускается повышение температуры до +110 °C; кратковременное понижение — до −20 °C. Номинальное давление изделия — 1,6 МПа.
Пневматический привод
Затвор укомплектован пневмоприводом Tork RA160DA. Исполнение DA — привод двойного действия: управляющий сжатый воздух используется для выполнения открытия и закрытия затвора. Для затвора DN300 производителем указан привод RA160DA; подбор выполнен для давления питающего воздуха 0,6 МПа.
Габариты узла с приводом
Для исполнения DN300 с приводом RA160DA приведены размеры A — 374 мм, B — 784 мм, C — 202 мм и D — 544 мм. Масса затвора в сборе с пневмоприводом составляет 50,3 кг.
Область применения
Затвор может применяться в системах водоснабжения, пожаротушения, на трубопроводах питьевой воды, а также в установках с допустимыми водно-гликолевыми средами. Работоспособность с конкретной рабочей средой должна определяться с учетом химической совместимости материала EPDM и условий эксплуатации трубопровода.
