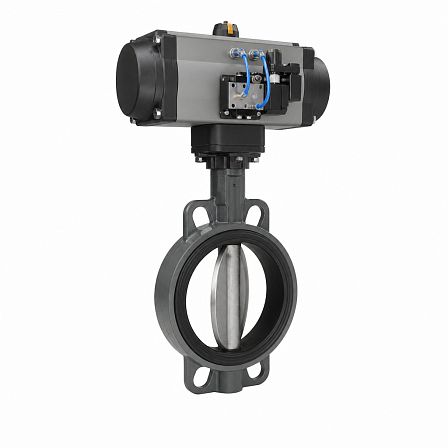

Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FL(w)-5-300-E, Ду 300, Ру16, межфланцевый, диск CF8M, седло EPDM, пневмопривод Tork RA270SR, BC13B641524
АРТ: BC13B641524

Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FL(w)-5-300-E, Ду 300, Ру16, межфланцевый, диск CF8M, седло EPDM, пневмопривод Tork RA270SR, BC13B641524

АРТ: BC13B641524
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Пневмопривод
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
Описание

Дисковый поворотный затвор ГРАНВЭЛ ЗПВЛ, Ду 300, Ру 16 предназначен для перекрытия потока в трубопроводах. Межфланцевое исполнение оснащено диском из нержавеющей стали CF8M, седлом EPDM и пневмоприводом Tork RA270SR с возвратной пружиной.

Назначение и рабочие среды
Затвор серии ЗПВЛ применяется в системах водоснабжения, на трубопроводах питьевой воды, в установках пожаротушения, а также для некоторых видов пищевых продуктов. Допускается применение с растворами этиленгликоля или пропиленгликоля концентрацией до 45 %.

Конструкция затвора
Изделие имеет межфланцевое присоединение и условный проход DN 300. Номинальное давление — PN 16, или 1,6 МПа. Уплотнительное седло выполнено из EPDM; диск изготовлен из коррозионностойкой стали CF8M. Для типового исполнения DN 250–300 в обозначении производителя используется корпус FLN(w)-5; корпус выполняется из чугуна.

Пневматический привод
Затвор укомплектован пневмоприводом Tork RA270SR с возвратной пружиной. Привод подобран для давления питающего воздуха 0,6 МПа. Возвратная пружина обеспечивает перевод арматуры в заданное конечное положение при прекращении подачи сжатого воздуха.

Температурные параметры
Для исполнения ЗПВЛ DN 25–300 рабочая температура перекачиваемой среды составляет от −15 до +95 °C. Кратковременно допускается повышение температуры до +110 °C и понижение до −20 °C.

Габариты и масса
Для затвора DN 300 с приводом RA270SR каталожные размеры в сборе составляют: A — 775,5 мм, B — 932 мм, C — 330 мм, D — 692 мм. Масса сборки — 99,2 кг.

Основные характеристики

  • Тип арматуры: дисковый поворотный затвор.
  • Серия: ГРАНВЭЛ ЗПВЛ.
  • Условный проход: DN 300.
  • Номинальное давление: PN 16 — 1,6 МПа.
  • Присоединение: межфланцевое.
  • Материал диска: нержавеющая сталь CF8M.
  • Материал седла: EPDM.
  • Привод: пневматический Tork RA270SR, с возвратной пружиной.
  • Давление питающего воздуха для подбора привода: 0,6 МПа.
  • Идентификатор: BC13B641524.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Пневмопривод
Диск
Нержавеющий
Уплотнение
EPDM
Материал
Чугунные
Диаметр, (мм, дюйм)
300 (12)
Давление, бар
16
Максимальная рабочая температура t max, °C
110
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
BC13B641524
Объём одной штуки, м³
0.05638
Вес (кг)
99.2
Длина (мм)
78
Ширина (мм)
775
Высота (мм)
932
