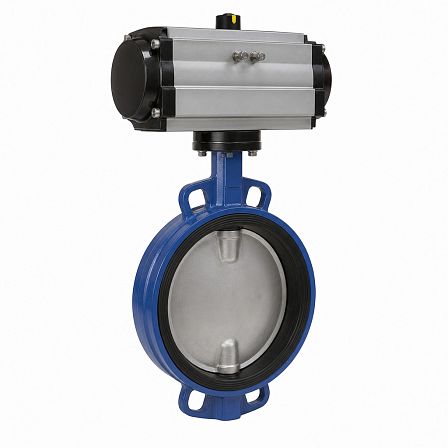

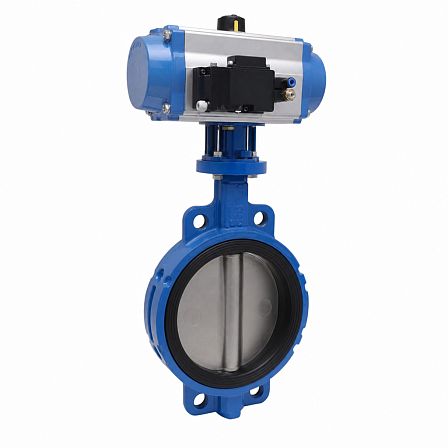

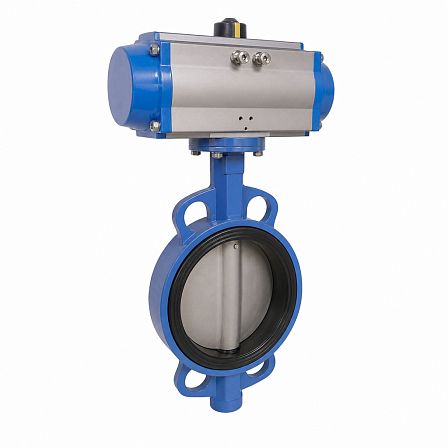

Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FL(w)-5-350-E, Ду 350, Ру16, межфланцевый, диск CF8M, седло EPDM, пневмопривод Tork RA200DA, BC13B654864
- Описание
- Характеристики
- Документация
Дисковый поворотный затвор ГРАНВЭЛ ЗПВЛ-FL(w)-5-350-E с условным проходом Ду 350 предназначен для перекрытия и регулирования потока в трубопроводах водоснабжения, пожаротушения и системах с водно-гликолевыми средами. Межфланцевый корпус комплектуется диском из нержавеющей стали CF8M, седлом из EPDM и двухсторонним пневмоприводом Tork RA200DA. Идентификатор изделия: BC13B654864.
Конструкция и присоединение
Затвор относится к серии ЗПВЛ — исполнение для водоснабжения со специальным диском из нержавеющей стали. Код корпуса FL(w) обозначает межфланцевое исполнение с корпусом из серого чугуна. Арматура устанавливается между фланцами трубопровода; рабочий орган выполнен в виде поворотного диска.
- Тип арматуры: дисковый поворотный затвор;
- Серия: ГРАНВЭЛ ЗПВЛ;
- Тип корпуса: FL(w), межфланцевый;
- Номинальный диаметр: Ду 350;
- Материал корпуса: серый чугун;
- Материал диска: нержавеющая сталь CF8M;
- Материал седла: EPDM.
Уплотнение и рабочие среды
Седло из EPDM обеспечивает герметизацию диска в закрытом положении. Исполнение ЗПВЛ с диском CF8M предусмотрено для воды, включая питьевую воду, отдельных пищевых продуктов, растворов этиленгликоля и пропиленгликоля концентрацией до 45 %, а также для систем пожаротушения. При наличии абразивных частиц или химических добавок совместимость материалов с рабочей средой должна быть проверена отдельно.
Температурные параметры
Для затворов ЗПВЛ номинального диаметра Ду 350 производитель указывает рабочую температуру перекачиваемой среды от −15 до +75 °C. Допускается кратковременная работа при температуре до +95 °C и до −20 °C. Температурные пределы относятся к сочетанию нержавеющего диска и седлового уплотнения EPDM.
Пневматический привод
Затвор укомплектован пневматическим приводом Tork RA200DA двухстороннего действия. Привод выполняет открытие и закрытие затвора за счёт подачи сжатого воздуха в соответствующие полости. Исполнение DA не предусматривает возвратной пружины: положение арматуры изменяется пневматически в обоих направлениях.
- Модель привода: Tork RA200DA;
- Принцип действия: двухсторонний, double acting;
- Рабочее давление управляющего воздуха: 4–8 бар;
- Номинальный выходной крутящий момент при давлении 6 бар: 1500 Н·м;
- Угол поворота: 90°;
- Присоединение к арматуре: ISO 5211;
- Интерфейсы для устройств управления: NAMUR.
Давление
В предоставленном обозначении указано Ру16. При этом для стандартного исполнения ГРАНВЭЛ ЗПВЛ-FL(w)-5-350-E с корпусом FL(w) производитель указывает номинальное давление Ру10. Исполнение на Ру16 для Ду 350 соответствует обозначению корпуса FLN(w), выполненного из высокопрочного чугуна. Соответствие указанного артикула BC13B654864 давлению Ру16 следует сверять по паспорту конкретной поставки.
