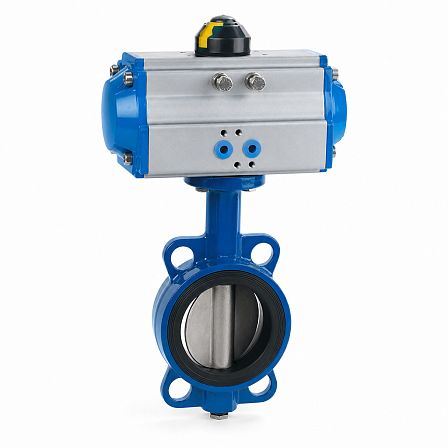

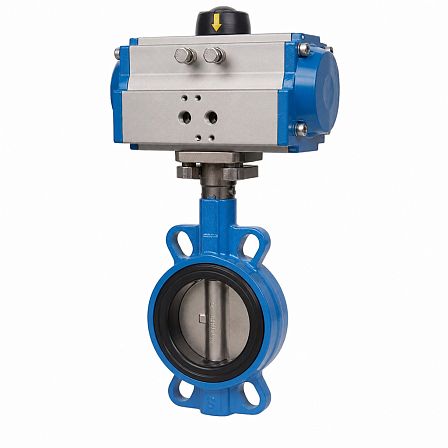

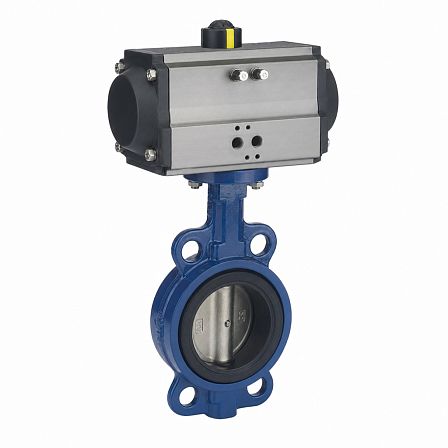

Затвор дисковый ГРАНВЭЛ, ЗПВЛ, FLN(w)-5-025/032-E, Ду 25/32, Ру16, межфланцевый, диск CF8M, седло EPDM, пневмопривод Tork RA80SR, BC13A641527
- Описание
- Характеристики
- Документация
Дисковый поворотный затвор ГРАНВЭЛ ЗПВЛ FLN(w)-5-025/032-E, артикул BC13A641527, предназначен для установки между фланцами трубопровода. Номинальный диаметр — Ду 25/32, номинальное давление — Ру 16, корпус выполнен из высокопрочного чугуна GGG40, диск — из нержавеющей стали CF8M, седловое уплотнение — EPDM. Затвор укомплектован пневмоприводом Tork RA80SR с пружинным возвратом.
Конструкция и присоединение
Затвор имеет межфланцевое исполнение и устанавливается между ответными фланцами трубопровода. Конструкция типа FLN(w)-5 предусматривает корпус из высокопрочного чугуна GGG40. Седловое уплотнение обеспечивает герметизацию при монтаже между фланцами; отдельные плоские прокладки для уплотнения корпуса не требуются.
Основные технические параметры
- Тип арматуры: дисковый поворотный затвор.
- Серия: ГРАНВЭЛ ЗПВЛ.
- Исполнение корпуса: FLN(w)-5.
- Номинальный диаметр: Ду 25/32.
- Номинальное давление: Ру 16 — до 1,6 МПа.
- Присоединение к трубопроводу: межфланцевое.
- Материал корпуса: высокопрочный чугун GGG40.
- Материал диска: нержавеющая сталь CF8M.
- Материал седла: EPDM.
- Рабочая температура перекачиваемой среды: от −15 до +95 °C.
- Артикул: BC13A641527.
Запорный орган и уплотнение
Запорным органом служит поворотный диск из стали CF8M. Уплотнение седла выполнено из EPDM. Такая комплектация соответствует исполнению ЗПВЛ-E для трубопроводов с рабочими средами, совместимыми с материалами диска и эластомерного седла. Перед применением на конкретной среде необходимо учитывать химическую совместимость EPDM с рабочей жидкостью или газом.
Пневматический привод
На затвор установлен пневмопривод Tork RA80SR. Привод относится к одноточечным четвертьоборотным пневматическим приводам с пружинным возвратом и обеспечивает поворот вала арматуры на 90°. Пружинный механизм возвращает привод в исходное положение при снятии давления управляющего воздуха.
- Модель привода: Tork RA80SR.
- Тип действия: односторонний, с пружинным возвратом.
- Угол поворота: 90°.
- Рабочее давление управляющего воздуха: 4–8 бар.
- Расчетное давление воздуха для подбора привода в составе затвора: 0,6 МПа.
- Температура эксплуатации привода: от −10 до +80 °C.
- Монтажное присоединение привода: ISO 5211, размеры F05/F07.
Применение
Затвор применяется как запорное устройство в трубопроводах инженерных и промышленных систем. Пневматический привод позволяет выполнять дистанционное открытие и закрытие арматуры с использованием сжатого воздуха. Рабочие параметры трубопровода должны соответствовать значению Ру 16 и допустимому температурному диапазону седлового уплотнения EPDM.
