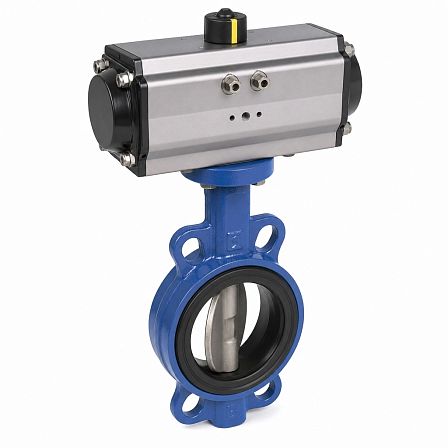

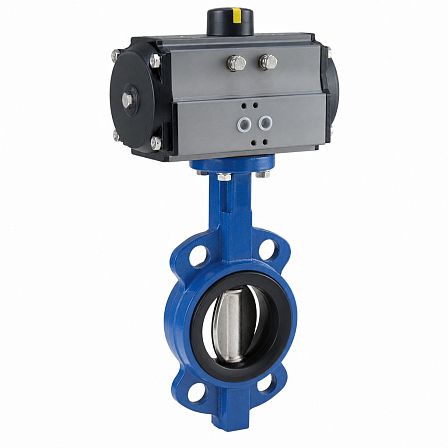

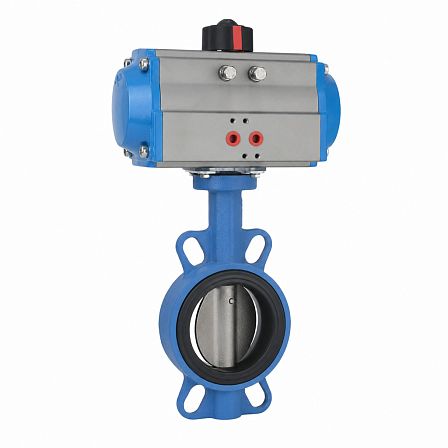

Затвор дисковый ГРАНВЭЛ, ЗПВС, FL(w)-3-040-E, Ду 40, Ру16, межфланцевый, корпус GG25, диск GGG40, пневмопривод Tork RA60DA, BC13A640952
АРТ: BC13A640952

Затвор дисковый ГРАНВЭЛ, ЗПВС, FL(w)-3-040-E, Ду 40, Ру16, межфланцевый, корпус GG25, диск GGG40, пневмопривод Tork RA60DA, BC13A640952

АРТ: BC13A640952
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Пневмопривод
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
Описание

Дисковый поворотный затвор ГРАНВЭЛ ЗПВС FL(w)-3-040-E предназначен для перекрытия потока в трубопроводах DN 40 при номинальном давлении PN 16. Исполнение межфланцевое, с корпусом из серого чугуна GG25, диском из высокопрочного чугуна GGG40 с эпоксидным покрытием, седловым уплотнением EPDM и пневмоприводом двойного действия Tork RA60DA.

Конструктивное исполнение

Затвор относится к серии ЗПВС и выполнен в межфланцевом исполнении FL(w)-3 для установки между фланцами трубопровода. Условный проход составляет DN 40, номинальное давление — PN 16, или 1,6 МПа. Код исполнения E соответствует седловому уплотнению из EPDM.

Материалы основных деталей

  • корпус — серый чугун GG25;
  • диск — высокопрочный чугун GGG40 с эпоксидным покрытием;
  • седловое уплотнение — EPDM.

С рабочей средой контактируют диск и седловое уплотнение. Конструкция стандартного исполнения предусматривает сменное седловое уплотнение.

Пневматический привод

Затвор укомплектован пневмоприводом Tork RA60DA двойного действия. Для DN 40 в составе затвора ГРАНВЭЛ применяется привод RA60DA; масса сборки затвора с приводом составляет 4,1 кг. Пневмопривод обеспечивает поворот диска на 90° при подаче управляющего воздуха.

Рабочие параметры

  • рабочая температура перекачиваемой среды: от −15 до +95 °C;
  • максимальная кратковременная температура: до +110 °C;
  • минимальная кратковременная температура: до −20 °C;
  • номинальное давление: PN 16;
  • условный проход: DN 40.

Указанные температурные параметры относятся к затворам ЗПВС DN 25–300 с седлом EPDM.

Применение

Исполнение ЗПВС с уплотнением EPDM применяется в системах водоснабжения, кондиционирования, вентиляции и пожаротушения, а также для чистого воздуха при давлении до 1,2 МПа. При наличии в среде абразивных частиц или химических добавок требуется проверка совместимости материалов затвора со средой.

Идентификация изделия

  • бренд и серия: ГРАНВЭЛ ЗПВС;
  • обозначение: FL(w)-3-040-E;
  • артикул: BC13A640952;
  • тип присоединения: межфланцевый;
  • привод: Tork RA60DA, двойного действия.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Пневмопривод
Диск
Чугунный
Уплотнение
EPDM
Материал
Чугунные
Диаметр, (мм, дюйм)
40 (1 1/2)
Давление, бар
16
Максимальная рабочая температура t max, °C
110
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1,5 года
Артикул
BC13A640952
Объём одной штуки, м³
0.00155
Вес (кг)
4.1
Длина (мм)
33
Ширина (мм)
173
Высота (мм)
271
