Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Затворы дисковые \ Затвор дисковый ГРАНВЭЛ, ЗПВС, FL(w)-3-080-E, Ду 80, Ру16, межфланцевый, корпус GG25, диск GGG40, пневмопривод Tork RA60DA, BC13A640948
-30%

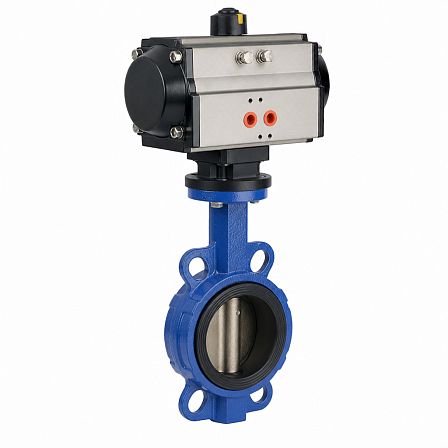

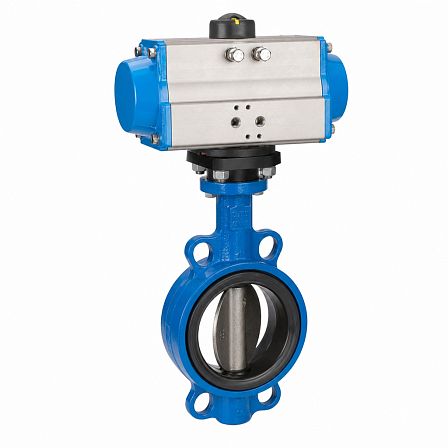

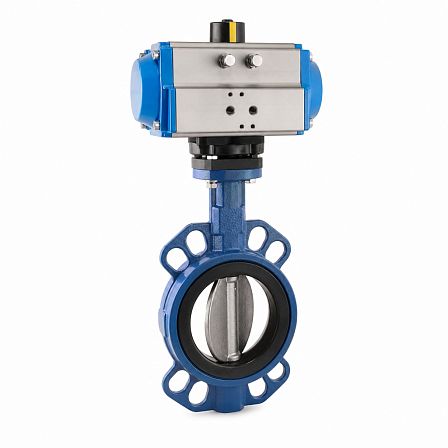

Затвор дисковый ГРАНВЭЛ, ЗПВС, FL(w)-3-080-E, Ду 80, Ру16, межфланцевый, корпус GG25, диск GGG40, пневмопривод Tork RA60DA, BC13A640948
АРТ: BC13A640948
-30%

Затвор дисковый ГРАНВЭЛ, ЗПВС, FL(w)-3-080-E, Ду 80, Ру16, межфланцевый, корпус GG25, диск GGG40, пневмопривод Tork RA60DA, BC13A640948

АРТ: BC13A640948
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Пневмопривод
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
-30%
27 070.16 ₽
18 949.11 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Дисковый поворотный затвор ГРАНВЭЛ ЗПВС-FL(w)-3-080-E, артикул BC13A640948, предназначен для перекрытия потока в трубопроводах DN 80 при номинальном давлении PN 16. Исполнение межфланцевое: корпус из серого чугуна GG25, диск из высокопрочного чугуна GGG40 с эпоксидным покрытием, седловое уплотнение EPDM; управление выполняется пневмоприводом Tork RA60DA двойного действия.

Конструкция и присоединение. Затвор относится к серии ЗПВС «ГРАНВЭЛ» с межфланцевым присоединением. Арматура устанавливается между фланцами трубопровода. Номинальный диаметр прохода — DN 80, номинальное давление — PN 16, или 1,6 МПа.

Материалы основных деталей. Корпус изготовлен из серого чугуна GG25. Диск выполнен из высокопрочного чугуна GGG40 и имеет эпоксидное покрытие. Седло изготовлено из EPDM. Стандартное исполнение затвора предусматривает сменное седловое уплотнение.

Температурные параметры. Для затворов ЗПВС DN 25–300 с уплотнением EPDM рабочая температура перекачиваемой среды составляет от −15 до +95 °C. Допускается кратковременная работа при температуре до +110 °C и до −20 °C.

Пневматическое управление. Затвор укомплектован пневмоприводом Tork RA60DA двойного действия. Для открытия и закрытия затвора требуется подача сжатого воздуха в соответствующую полость привода; возвратная пружина в данном исполнении не применяется.

Рабочие среды. Исполнение ЗПВС с уплотнением EPDM применяется в системах водоснабжения, кондиционирования, вентиляции и пожаротушения. Также допускается применение на чистом воздухе с давлением до 1,2 МПа. Возможность работы с водой, содержащей абразивные частицы или химические добавки, должна определяться с учетом состава среды.

Идентификация изделия.

  • Наименование: затвор дисковый поворотный ГРАНВЭЛ ЗПВС;
  • Обозначение: FL(w)-3-080-E;
  • Артикул: BC13A640948;
  • Номинальный диаметр: DN 80;
  • Номинальное давление: PN 16;
  • Тип присоединения: межфланцевый;
  • Корпус: серый чугун GG25;
  • Диск: высокопрочный чугун GGG40 с эпоксидным покрытием;
  • Седловое уплотнение: EPDM;
  • Привод: пневматический Tork RA60DA, двойного действия.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Пневмопривод
Диск
Чугунный
Уплотнение
EPDM
Материал
Чугунные
Диаметр, (мм, дюйм)
80 (3)
Давление, бар
16
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Артикул
BC13A640948
Объём одной штуки, м³
0.00271
Рабочее наименование ДУБОВОЙ
Затвор дисковый поворотный ГРАНВЭЛ ЗПВС
Вес (кг)
5.7
Длина (мм)
46
Ширина (мм)
173
Высота (мм)
340
