Затвор дисковый ГРАНВЭЛ, ЗПВС, FL(w)-3-150-E, Ду 150, Ру16, межфланцевый, корпус GG25, диск GGG40, седло EPDM, BC02H388837
АРТ: BC02H388837

Затвор дисковый ГРАНВЭЛ, ЗПВС, FL(w)-3-150-E, Ду 150, Ру16, межфланцевый, корпус GG25, диск GGG40, седло EPDM, BC02H388837

АРТ: BC02H388837
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Голый шток
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
Описание

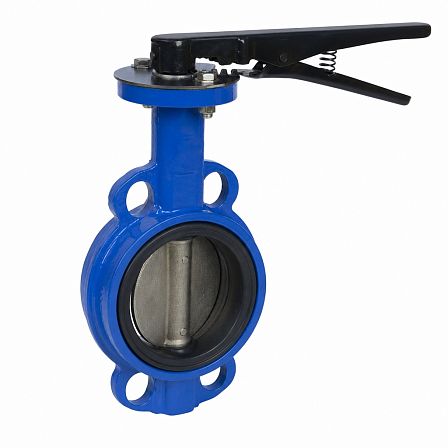

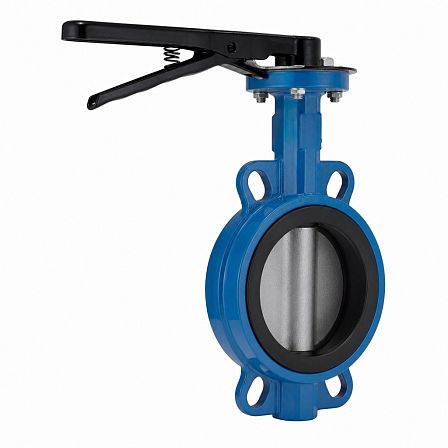

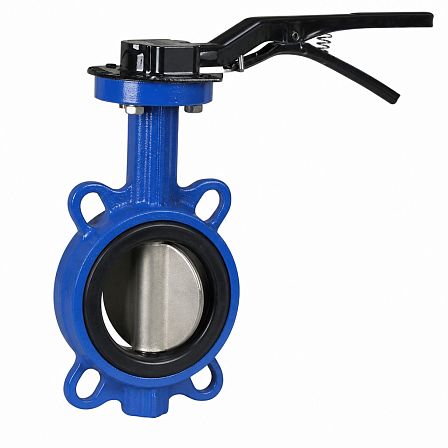

Дисковый поворотный затвор ГРАНВЭЛ ЗПВС FL(w)-3-150-E, артикул BC02H388837, предназначен для перекрытия и регулирования потока в трубопроводах DN 150. Исполнение межфланцевое, номинальное давление PN 16. Корпус изготовлен из серого чугуна GG25, диск — из высокопрочного чугуна GGG40 с эпоксидным покрытием, седло — из EPDM.

Назначение

Затвор относится к запорно-регулирующей трубопроводной арматуре с поворотным диском. Серия ЗПВС применяется в системах водоснабжения, кондиционирования, вентиляции, пожаротушения, а также для чистого воздуха при давлении до 1,2 МПа. Рабочая среда не должна содержать абразивные включения или химические добавки без предварительной проверки совместимости материалов.

Основные параметры

  • Тип арматуры: дисковый поворотный затвор.
  • Серия: ГРАНВЭЛ ЗПВС FL(w)-3.
  • Номинальный диаметр: DN 150.
  • Номинальное давление: PN 16, или 1,6 МПа.
  • Присоединение: межфланцевое.
  • Артикул: BC02H388837.

Материалы основных деталей

  • Корпус: серый чугун GG25.
  • Диск: высокопрочный чугун GGG40 с эпоксидным покрытием.
  • Седловое уплотнение: EPDM.

Эластомерное седло EPDM обеспечивает уплотнение по контуру диска. Эпоксидное покрытие диска отделяет материал диска от рабочей среды.

Температурный режим

Для исполнения ЗПВС с седлом EPDM и DN 150 рабочая температура перекачиваемой среды составляет от −15 до +95 °C. Допускается кратковременное повышение температуры до +110 °C и понижение до −20 °C.

Монтажные размеры

  • Строительная длина C: 56 мм.
  • Диаметр прохода D: 206 мм.
  • Размер для PN 16, K: 240 мм.
  • Размер G: 90 мм.

Затвор устанавливается между фланцами трубопровода. Монтаж выполняется с учетом соосности фланцев и соответствия условий эксплуатации характеристикам седла EPDM.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Голый шток
Диск
Чугунный
Уплотнение
EPDM
Эксцентритет
Осевой
Материал
Чугунные
Диаметр, (мм, дюйм)
150 (6)
Давление, бар
16
Максимальная рабочая температура t max, °C
110
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Артикул
BC02H388837
Длина (отрезок, бухта), м
56
Объём одной штуки, м³
0.01257
Вес (кг)
29.3
Длина (мм)
56
Ширина (мм)
418
Высота (мм)
537
