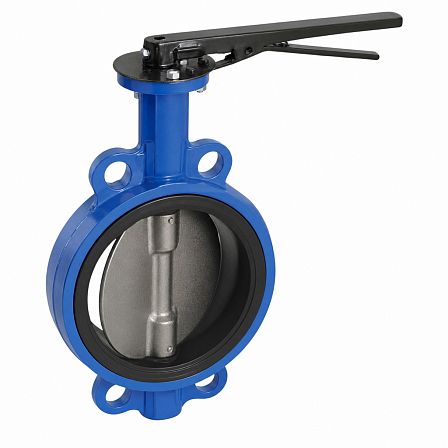

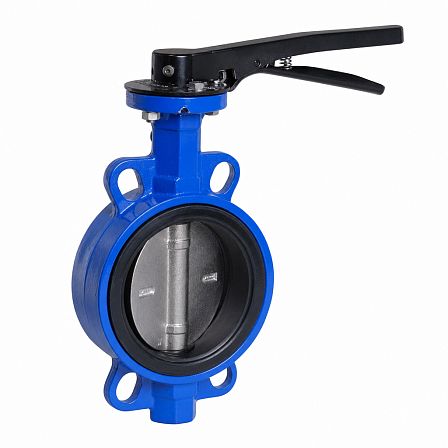

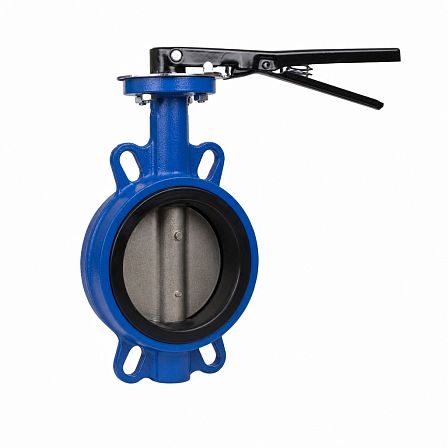

Затвор дисковый ГРАНВЭЛ, ЗПВС, FL(w)-3-200-E, Ду 200, Ру16, межфланцевый, корпус GG25, диск GGG40, седло EPDM, BC13A641490
АРТ: BC13A641490

Затвор дисковый ГРАНВЭЛ, ЗПВС, FL(w)-3-200-E, Ду 200, Ру16, межфланцевый, корпус GG25, диск GGG40, седло EPDM, BC13A641490

АРТ: BC13A641490
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Электропривод
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
Описание

Дисковый поворотный затвор ГРАНВЭЛ ЗПВС FL(w)-3-200-E, артикул BC13A641490, предназначен для перекрытия потока в трубопроводах Ду 200 при номинальном давлении Ру 16. Межфланцевое исполнение оснащено корпусом из серого чугуна GG25, диском из высокопрочного чугуна GGG40 с эпоксидным покрытием и седловым уплотнением EPDM.

Конструкция и присоединение

Затвор относится к серии ЗПВС и имеет межфланцевое присоединение FL(w). Устройство устанавливается между фланцами трубопровода; строительная длина для Ду 200 составляет 60 мм. Диаметр центрирования по фланцевому соединению Ру 16 — 295 мм.

Материалы основных деталей

  • корпус — серый чугун GG25;
  • запорный диск — высокопрочный чугун GGG40 с эпоксидным покрытием;
  • седло — EPDM;
  • условный проход — Ду 200.

Рабочие параметры

Номинальное давление затвора — Ру 16, или 1,6 МПа. Рабочий диапазон температуры перекачиваемой среды составляет от −15 до +95 °C. Допускается кратковременное воздействие температуры до +110 °C и до −20 °C.

Применение

Затвор применяется в системах водоснабжения, кондиционирования, вентиляции и пожаротушения. Также допускается использование на линиях чистого воздуха при давлении до 1,2 МПа. Рабочая среда должна быть совместима с чугунными деталями и уплотнением EPDM.

Функция

Запирающий элемент выполнен в виде поворотного диска. При повороте диска изменяется проходное сечение трубопровода, что позволяет перекрывать поток рабочей среды. Седловое уплотнение EPDM обеспечивает герметизацию в закрытом положении.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Электропривод
Диск
Чугунный
Уплотнение
EPDM
Эксцентритет
Осевой
Материал
Чугунные
Диаметр, (мм, дюйм)
200 (8)
Давление, бар
16
Максимальная рабочая температура t max, °C
110
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Цвет
Красные
Артикул
BC13A641490
Объём одной штуки, м³
0.01264
Вес (кг)
23.2
Длина (мм)
60
Ширина (мм)
360
Высота (мм)
585
