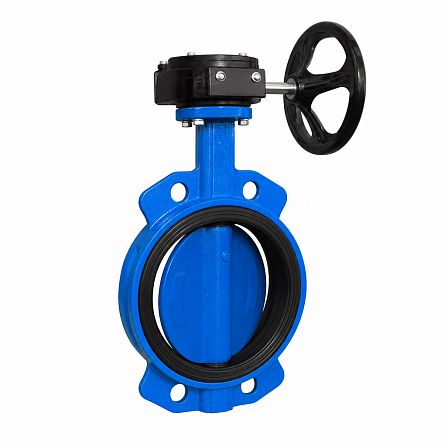

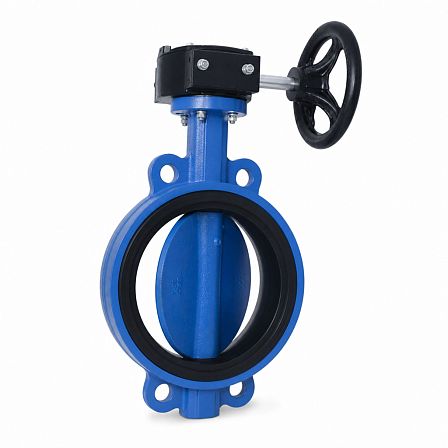

Затвор дисковый ГРАНВЭЛ, ЗПВС, FL(w)-3-300-E, Ду 300, Ру16, межфланцевый, корпус GGG40, диск GGG40, седло EPDM, BC13A641537
АРТ: BC13A641537

Затвор дисковый ГРАНВЭЛ, ЗПВС, FL(w)-3-300-E, Ду 300, Ру16, межфланцевый, корпус GGG40, диск GGG40, седло EPDM, BC13A641537

АРТ: BC13A641537
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Редуктор
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
Описание

Дисковый поворотный затвор ГРАНВЭЛ ЗПВС FL(w)-3-300-E, артикул BC13A641537, предназначен для перекрытия потока в трубопроводах DN 300 с номинальным давлением PN 16. Межфланцевое исполнение; корпус и диск изготовлены из высокопрочного чугуна GGG40, седловое уплотнение — EPDM.

Назначение

Затвор применяется как запорная арматура в трубопроводных системах. Рабочий орган выполнен в виде поворотного диска, который перекрывает проходное сечение при повороте вокруг оси. Изделие рассчитано на работу в режимах полного открытия или закрытия потока.

Основные параметры

  • Тип арматуры: дисковый поворотный затвор.
  • Серия: ГРАНВЭЛ ЗПВС.
  • Условный проход: DN 300.
  • Номинальное давление: PN 16, или 1,6 МПа.
  • Тип присоединения: межфланцевый.
  • Артикул: BC13A641537.

Материалы основных деталей

  • Корпус: высокопрочный чугун GGG40.
  • Диск: высокопрочный чугун GGG40 с эпоксидным покрытием.
  • Седло: EPDM.

Эластомерное седло EPDM обеспечивает уплотнение между диском и корпусом в закрытом положении. Эпоксидное покрытие диска отделяет чугунную поверхность от рабочей среды.

Рабочие условия

  • Рабочая температура: от −15 до +95 °C.
  • Кратковременно допустимая температура: от −20 до +110 °C.
  • Максимальное рабочее давление для жидких сред: 16 бар.
  • Максимальное давление для сжатого воздуха: 6 бар.

Области применения

Затвор может использоваться в системах водоснабжения, отопления, кондиционирования, вентиляции, пожаротушения и на трубопроводах с чистым воздухом. Совместимость с конкретной рабочей средой определяется стойкостью материалов GGG40, эпоксидного покрытия и EPDM к ее составу, температуре и давлению.

Монтаж

Межфланцевое исполнение предусматривает установку затвора между ответными фланцами трубопровода. При монтаже необходимо обеспечить соосность фланцев, исключить передачу на корпус трубопроводных нагрузок и проверить свободное перемещение диска внутри трубопровода.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Редуктор
Диск
Чугунный
Уплотнение
EPDM
Эксцентритет
Осевой
Максимальное рабочее давление, бар
16
Материал
Чугунные
Диаметр, (мм, дюйм)
300 (12)
Давление, бар
16
Максимальная рабочая температура t max, °C
110
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Цвет
Красные
Артикул
BC13A641537
Объём одной штуки, м³
0.05638
Рабочая температура, C°
От -15 до +95 °C
Вес (кг)
99.2
Длина (мм)
78
Ширина (мм)
775
Высота (мм)
932
