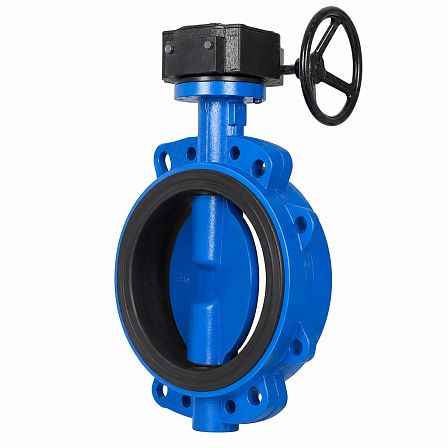

Затвор дисковый ГРАНВЭЛ, ЗПВС, FL(w)-3-450-MDV-E, Ду 450, Ру16, межфланцевый, с редуктором, корпус GGG40, диск GGG40, седло EPDM, BD01I95911
АРТ: BD01I95911

Затвор дисковый ГРАНВЭЛ, ЗПВС, FL(w)-3-450-MDV-E, Ду 450, Ру16, межфланцевый, с редуктором, корпус GGG40, диск GGG40, седло EPDM, BD01I95911

АРТ: BD01I95911
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Редуктор
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
Описание

Дисковый поворотный затвор ГРАНВЭЛ ЗПВС, артикул BD01I95911, предназначен для перекрытия потока в трубопроводах DN 450 при номинальном давлении PN 16. Исполнение межфланцевое, с редуктором MDV; корпус и диск изготовлены из высокопрочного чугуна GGG40, уплотнительное седло — EPDM.

Исполнение и присоединение

Затвор имеет межфланцевое исполнение и устанавливается между фланцами трубопровода. Для Ду 450 и Ру 16 в обозначении изделия используется исполнение корпуса FLN(w)-3-450-MDV-E. Управление выполняется через редуктор MDV. Номинальный диаметр прохода составляет 450 мм, номинальное давление — 1,6 МПа.

Конструкция

Корпус затвора выполнен из высокопрочного чугуна GGG40. Запорный диск также изготовлен из GGG40 и имеет эпоксидное покрытие. Седловое уплотнение — сменное, из EPDM. Конструкция предназначена для поворотного перекрытия или регулирования потока рабочей среды.

Рабочие среды

Затвор серии ЗПВС применяется в системах водоснабжения, кондиционирования, вентиляции и пожаротушения, а также для чистого воздуха при давлении до 1,2 МПа. Использование на средах с абразивными включениями или химическими добавками требует проверки совместимости материалов.

Температурный режим

Для затворов DN 350–1200 при PN 16 рабочая температура перекачиваемой среды составляет от −15 до +75 °C. Допускается кратковременная работа при температуре до +95 °C и до −20 °C.

Основные технические характеристики

  • Тип: дисковый поворотный затвор.
  • Серия: ГРАНВЭЛ ЗПВС.
  • Артикул: BD01I95911.
  • Условный проход: DN 450.
  • Номинальное давление: PN 16, или 1,6 МПа.
  • Присоединение: межфланцевое.
  • Управление: редуктор MDV.
  • Материал корпуса: высокопрочный чугун GGG40.
  • Материал диска: высокопрочный чугун GGG40 с эпоксидным покрытием.
  • Материал седла: EPDM.
  • Масса: 98,3 кг.
  • Тип редуктора: Q-2000-S.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Редуктор
Диск
Чугунный
Уплотнение
EPDM
Материал
Чугунные
Диаметр, (мм, дюйм)
450 (18)
Давление, бар
16
Максимальная рабочая температура t max, °C
95
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год эксплуатации, но не более 1,5 года с даты продажи
Артикул
BD01I95911
Объём одной штуки, м³
0.06239
Вес (кг)
98.3
Длина (мм)
114
Ширина (мм)
536
Высота (мм)
1021
