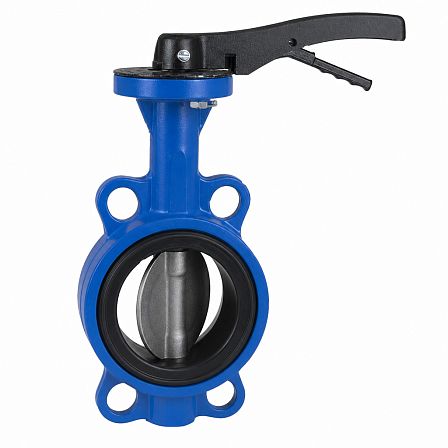

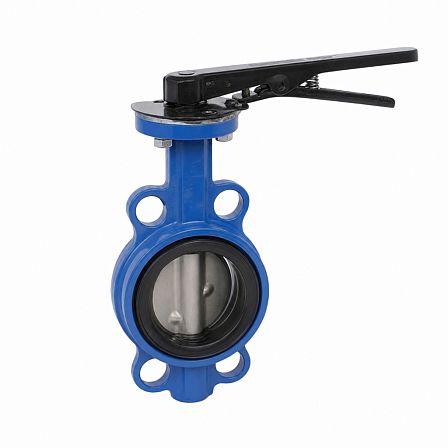

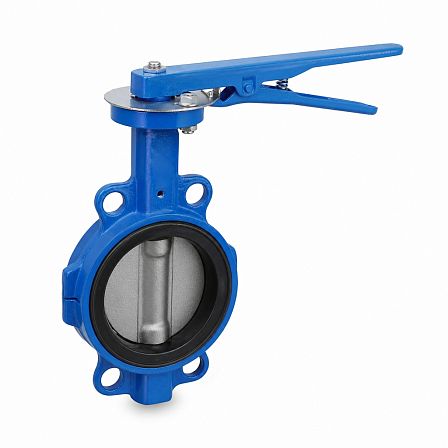

Затвор дисковый ГРАНВЭЛ, ЗПНЛ, FLN(w)-5-025/032-N, Ду 25/32, Ру16, межфланцевый, корпус GGG40, диск CF8M, седло Nitrile, BC13G641494
- Описание
- Характеристики
- Документация Аналогичные товары
Затвор дисковый поворотный ГРАНВЭЛ ЗПНЛ FLN(w)-5-025/032-N, артикул BC13G641494, предназначен для перекрытия потока в трубопроводах. Исполнение: Ду 25/32, Ру 16, межфланцевое присоединение, корпус из высокопрочного чугуна GGG40, диск из нержавеющей стали CF8M, седловое уплотнение из нитрила NBR.
Конструкция и присоединение
Затвор относится к серии ЗПНЛ дисковых поворотных затворов ГРАНВЭЛ. Монтаж выполняется между фланцами трубопровода. Код исполнения FLN(w)-5 соответствует корпусу из высокопрочного чугуна GGG40 и диску из нержавеющей стали. Номинальное давление — Ру 16, или 1,6 МПа.
Материалы основных деталей
- корпус — высокопрочный чугун GGG40;
- диск — коррозионностойкая нержавеющая сталь CF8M;
- седло — нитрильный каучук NBR (Nitrile).
Седловое уплотнение NBR формирует герметизацию по диску при закрытии затвора.
Рабочие параметры
Для исполнения ЗПНЛ с условными проходами до Ду 300 установлена рабочая температура перекачиваемой среды от 0 до +85 °C. Допускается кратковременная температура до +100 °C и до −10 °C. Номинальное давление составляет 1,6 МПа.
Рабочие среды
Затвор с седлом NBR применяется для индустриальных масел с учетом марки масла, природного газа и воздуха с примесями масла. Для природного газа и маслосодержащего воздуха максимальное рабочее давление составляет 1,2 МПа.
Габарит исполнения Ду 25/32
Для затворов Ду 25 и Ду 32 межфланцевая строительная длина составляет 33 мм. Наружный диаметр корпуса — 68 мм. Присоединительный размер по болтовому кругу для Ру 16: 85 мм для Ду 25 и 100 мм для Ду 32.
