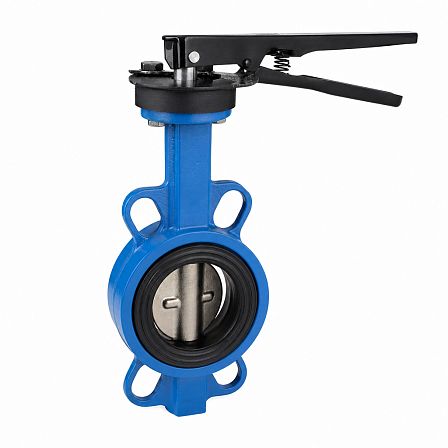

Затвор дисковый ГРАНВЭЛ, ЗПНЛ, FL(w)-5-025/032-N, Ду 25/32, Ру16, межфланцевый, корпус GGG40, диск CF8M, седло Nitrile, BC13G641539
- Описание
- Характеристики
- Документация Аналогичные товары
Дисковый поворотный затвор ГРАНВЭЛ ЗПНЛ FL(w)-5-025/032-N, артикул BC13G641539, предназначен для перекрытия и регулирования потока в трубопроводах. Исполнение: Ду 25/32, Ру 16, межфланцевое присоединение, корпус из высокопрочного чугуна GGG40, диск из нержавеющей стали CF8M, седловое уплотнение из нитрильного каучука NBR, ручное управление.
Назначение и конструкция
Затвор относится к поворотной дисковой трубопроводной арматуре. Запорным элементом служит диск, поворачивающийся вокруг оси при воздействии на рукоятку. Межфланцевое исполнение предусматривает монтаж изделия между фланцами трубопровода.
Основные параметры
- Условный проход: Ду 25/32.
- Номинальное давление: Ру 16, или 1,6 МПа.
- Тип присоединения: межфланцевый.
- Тип управления: рукоятка MN.
- Фиксация положения рукоятки: дискретная, с шагом 15°.
- Класс герметичности: А.
Затвор рассчитан на применение в системах с номинальным давлением до 1,6 МПа при соблюдении параметров рабочей среды.
Материалы основных деталей
- Корпус: высокопрочный чугун GGG40.
- Диск: нержавеющая сталь CF8M.
- Седловое уплотнение: нитрильный каучук NBR (Nitrile).
Комбинация материалов соответствует исполнению ЗПНЛ с нержавеющим диском и нитрильным седлом.
Рабочая среда и температура
Исполнение с уплотнением NBR применяется для индустриальных масел с учетом марки масла, природного газа давлением до 1,2 МПа и воздуха с примесями масла давлением до 1,2 МПа. Рабочая температура среды для затворов Ду 25–300 составляет от 0 до +85 °С; кратковременно допускается повышение температуры до +100 °С и понижение до −10 °С. При наличии в среде абразивных частиц или химических добавок требуется проверка совместимости материалов.
Особенности монтажа и эксплуатации
Затвор устанавливается между фланцами трубопровода. Открытие и закрытие следует выполнять плавно, без резких перемещений рукоятки, чтобы снизить риск гидравлического удара. В процессе эксплуатации необходимо контролировать состояние седлового уплотнения и заменять его при износе или потере герметичности.
