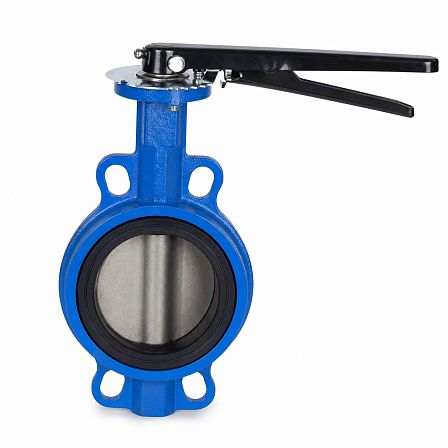

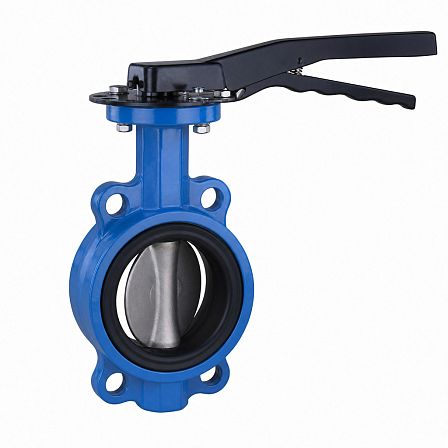

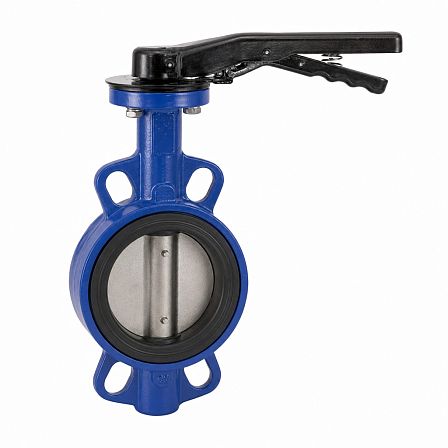

Затвор дисковый ГРАНВЭЛ, ЗПНЛ, FL(w)-5-050-N, Ду 50, Ру16, межфланцевый, корпус GGG40, диск CF8M, седло Nitrile, BC13G641496
АРТ: BC13G641496

Затвор дисковый ГРАНВЭЛ, ЗПНЛ, FL(w)-5-050-N, Ду 50, Ру16, межфланцевый, корпус GGG40, диск CF8M, седло Nitrile, BC13G641496

АРТ: BC13G641496
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Управление
Голый шток
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
Описание

Дисковый поворотный затвор ГРАНВЭЛ ЗПНЛ FL(w)-5-050-N, Ду 50, Ру 16 — межфланцевое запорное устройство для трубопроводов. Корпус выполнен из высокопрочного чугуна GGG40, диск — из нержавеющей стали CF8M, седловое уплотнение — из нитрильного каучука NBR.

Конструкция и присоединение
Затвор относится к серии ЗПНЛ с межфланцевым присоединением. Он устанавливается между фланцами трубопровода и применяется для перекрытия или регулирования потока рабочей среды поворотом диска. Номинальный диаметр прохода составляет Ду 50, номинальное давление — Ру 16, или 1,6 МПа.

Материалы основных деталей

  • Корпус — высокопрочный чугун GGG40.
  • Диск — коррозионно-стойкая нержавеющая сталь CF8M.
  • Седло — нитрильный каучук NBR (Nitrile).

Комбинация материалов соответствует исполнению ЗПНЛ для сред, совместимых с нитрильным уплотнением.

Рабочие параметры
Для затворов ЗПНЛ диаметром Ду 50 установлен рабочий температурный диапазон рабочей среды от 0 до +85 °C. Кратковременно допускается температура до +100 °C; кратковременная минимальная температура составляет −10 °C. Номинальное давление — Ру 16.

Рабочие среды
Исполнение с седлом NBR предназначено для индустриальных масел с учетом марки масла, природного газа давлением до 1,2 МПа и воздуха с примесями масла давлением до 1,2 МПа. Применение на средах с абразивными частицами или химическими добавками требует проверки совместимости материалов затвора со средой.

Габаритные данные
Строительная длина затвора Ду 50 составляет 43 мм. Масса изделия в исполнении с ручным управлением — около 2,9 кг. Размер по посадочному диаметру для фланцев Ру 16 — 125 мм.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Управление
Голый шток
Диск
Нержавеющий
Уплотнение
NBR
Эксцентритет
Осевой
Материал
Чугунные
Диаметр, (мм, дюйм)
50 (2)
Давление, бар
16
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Артикул
BC13G641496
Объём одной штуки, м³
0.00213
Вес (кг)
4.9
Длина (мм)
43
Ширина (мм)
173
Высота (мм)
286
