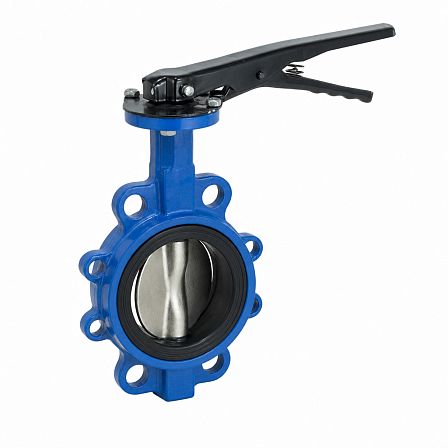

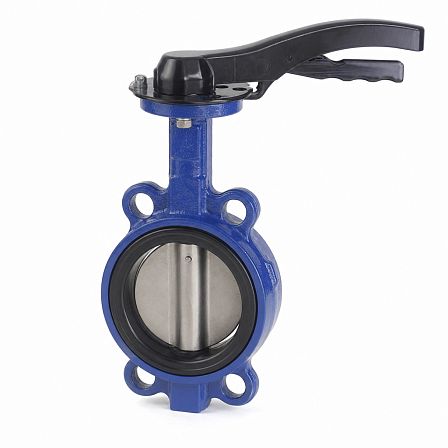

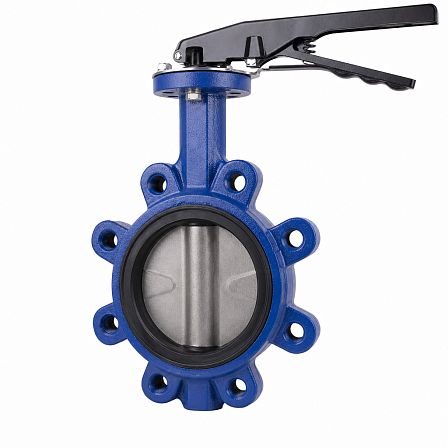

Затвор дисковый ГРАНВЭЛ, ЗПНЛ, FL(w)-5-080-N, Ду 80, Ру16, межфланцевый, корпус GGG40, диск CF8M, седло Nitrile, BC13G641543
- Описание
- Характеристики
- Документация Аналогичные товары
Дисковый поворотный затвор ГРАНВЭЛ ЗПНЛ FL(w)-5-080-N, артикул BC13G641543, предназначен для межфланцевой установки на трубопроводе DN 80. Номинальное давление — PN 16 (1,6 МПа); корпус выполнен из высокопрочного чугуна GGG40, диск — из нержавеющей стали CF8M, седловое уплотнение — из нитрильного каучука NBR.
Конструкция и присоединение
Затвор относится к серии ГРАНВЭЛ ЗПНЛ с межфланцевым типом присоединения. Изделие устанавливается между фланцами трубопровода; для DN 80 предусмотрен присоединительный размер по PN 16 — 160 мм. Условный проход составляет 80 мм.
Материалы основных деталей
- корпус — высокопрочный чугун GGG40;
- запирающий диск — коррозионностойкая нержавеющая сталь CF8M;
- седловое уплотнение — нитрильный каучук NBR (Nitrile).
Исполнение ЗПНЛ сочетает чугунный корпус, нержавеющий диск и уплотнение NBR.
Рабочие параметры
Для затворов ЗПНЛ с DN 25–300 и PN 16 рабочая температура перекачиваемой среды составляет от 0 до +85 °C. Допускается кратковременная работа при температуре до +100 °C и до −10 °C. Номинальное давление изделия — 1,6 МПа.
Рабочие среды
Затвор данной серии применяется для индустриальных масел — с учетом марки масла, природного газа давлением до 1,2 МПа и воздуха с примесями масла давлением до 1,2 МПа. При наличии в среде абразивных частиц или химических добавок применимость уплотнения и материалов должна быть проверена отдельно.
Габаритные данные DN 80
Для межфланцевого затвора DN 80 с ручным управлением строительная длина E составляет 60 мм, наружный диаметр корпуса D — 124 мм, размер C — 46 мм. Масса исполнения с рукояткой составляет ориентировочно 3,7–3,9 кг в зависимости от типа рукоятки.
