Затвор дисковый ГРАНВЭЛ, ЗПНС, FL(w)-3-040-N, Ду 40, Ру16, межфланцевый, корпус GG25, диск GGG40, седло Nitrile, BC13E641582
АРТ: BC13E641582

Затвор дисковый ГРАНВЭЛ, ЗПНС, FL(w)-3-040-N, Ду 40, Ру16, межфланцевый, корпус GG25, диск GGG40, седло Nitrile, BC13E641582

АРТ: BC13E641582
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Диск
Чугунный
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
Описание

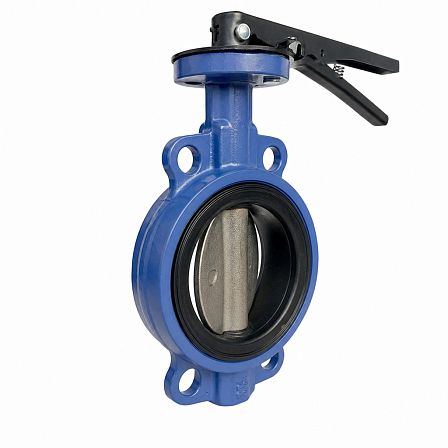

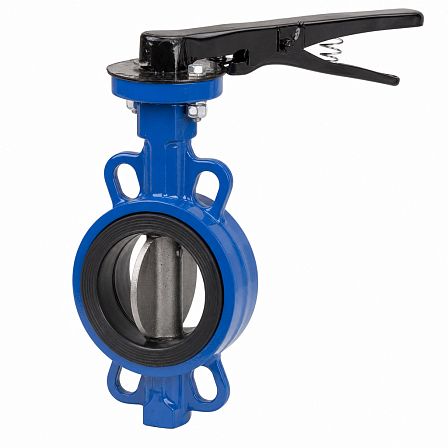

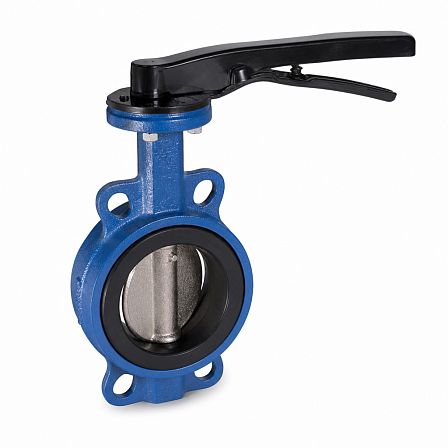

Дисковый поворотный затвор ГРАНВЭЛ ЗПНС FL(w)-3-040-N, артикул BC13E641582, предназначен для перекрытия потока природного газа в трубопроводах DN 40. Затвор имеет межфланцевое присоединение, номинальное давление PN 16, корпус из серого чугуна GG25, диск из высокопрочного чугуна GGG40 с эпоксидным покрытием и сменное седло из нитрильного каучука NBR.

Назначение

Затвор относится к серии ЗПНС дисковых поворотных затворов «ГРАНВЭЛ» для систем газоснабжения. Рабочей средой является природный газ; изделие применяется как запорная арматура для открытия и перекрытия трубопровода.

Основные параметры

  • Условный проход: DN 40.
  • Номинальное давление: PN 16 — 1,6 МПа.
  • Максимальное рабочее давление для природного газа: до 1,2 МПа.
  • Тип присоединения: межфланцевый.
  • Исполнение корпуса: FL(w).
  • Тип запирающего элемента: поворотный диск.

Материалы конструкции

Корпус изготовлен из серого чугуна GG25. Диск выполнен из высокопрочного чугуна GGG40 и имеет эпоксидное покрытие. Герметизация обеспечивается нитрильным седловым уплотнением NBR. Седло выполнено сменным.

Температурный режим

Рабочая температура перекачиваемой среды составляет от 0 до +85 °C. Допускается кратковременная работа при температуре до +100 °C и до −10 °C. Указанные пределы относятся к исполнению ЗПНС для природного газа.

Особенности монтажа

Затвор устанавливается между фланцами трубопровода. Межфланцевая конструкция рассчитана на применение в трубопроводах с условным проходом DN 40 и номинальным давлением PN 16. Для серии «ГРАНВЭЛ» предусмотрены варианты управления рукояткой, червячным редуктором, концевыми выключателями или электроприводом; конкретная комплектация определяется исполнением изделия.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Диск
Чугунный
Уплотнение
NITRIL
Эксцентритет
Осевой
Максимальное рабочее давление, бар
1.2
Материал
Чугунные
Диаметр, (мм, дюйм)
40 (1 1/2)
Давление, бар
16
Максимальная рабочая температура t max, °C
100
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
BC13E641582
Объём одной штуки, м³
0.00242
Вес (кг)
6.7
Длина (мм)
33
Ширина (мм)
242
Высота (мм)
302
