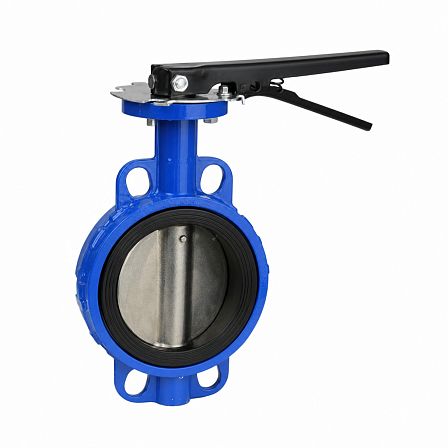

Затвор дисковый ГРАНВЭЛ, ЗПНС, FL(w)-3-050-N, Ду 50, Ру16, межфланцевый, корпус GG25, диск GGG40, седло Nitrile, BC13E641583
АРТ: BC13E641583

Затвор дисковый ГРАНВЭЛ, ЗПНС, FL(w)-3-050-N, Ду 50, Ру16, межфланцевый, корпус GG25, диск GGG40, седло Nitrile, BC13E641583

АРТ: BC13E641583
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Управление
Голый шток
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
Описание

Дисковый поворотный затвор ГРАНВЭЛ ЗПНС FL(w)-3-050-N, BC13E641583 — межфланцевая запорная арматура DN 50 с номинальным давлением PN 16. Корпус выполнен из серого чугуна GG25, диск — из высокопрочного чугуна GGG40 с эпоксидным покрытием, седловое уплотнение — нитрильный каучук NBR.

Конструкция и присоединение

Затвор имеет межфланцевое исполнение и устанавливается между ответными фланцами трубопровода. Условный проход составляет 50 мм, номинальное давление — 1,6 МПа (16 бар). Строительная длина затвора — 43 мм. Диаметр корпуса по монтажному контуру — 100 мм.

Материалы основных деталей

  • Корпус — серый чугун GG25.
  • Запирающий диск — высокопрочный чугун GGG40 с эпоксидным покрытием.
  • Седло — нитрильный каучук NBR (Nitrile).

Рабочие параметры

Затвор серии ЗПНС с седлом NBR рассчитан на рабочую температуру среды от 0 до +85 °C. Допускается кратковременное повышение температуры до +100 °C и кратковременное понижение до −10 °C. Номинальное давление для исполнения DN 50 — PN 16.

Рабочие среды

Исполнение с уплотнением NBR применяется для индустриальных масел с учетом их марки, природного газа при давлении до 1,2 МПа и воздуха с примесями масла при давлении до 1,2 МПа. Совместимость затвора с конкретной рабочей средой определяется ее составом, температурой и режимом эксплуатации.

Функция затвора

Поворотный диск перекрывает поток рабочей среды при повороте вокруг оси. Затвор предназначен для запорного применения в трубопроводных системах. Герметичность обеспечивается контактом диска с эластомерным седловым уплотнением NBR.

Габаритные данные для DN 50

  • DN — 50 мм.
  • PN — 16 бар.
  • Строительная длина C — 43 мм.
  • Наружный диаметр корпуса D — 100 мм.
  • Монтажный размер K для PN 16 — 125 мм.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Управление
Голый шток
Диск
Чугунный
Уплотнение
NBR
Эксцентритет
Осевой
Материал
Чугунные
Диаметр, (мм, дюйм)
50 (2)
Давление, бар
16
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Артикул
BC13E641583
Объём одной штуки, м³
0.00331
Вес (кг)
7.5
Длина (мм)
43
Ширина (мм)
242
Высота (мм)
318
