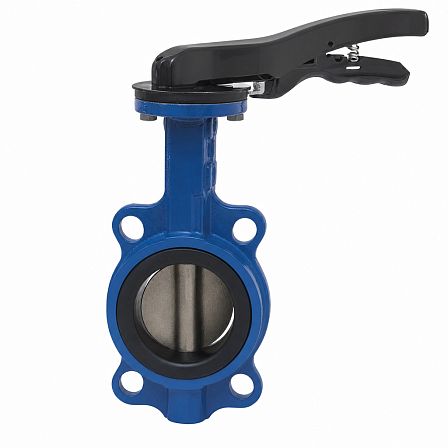

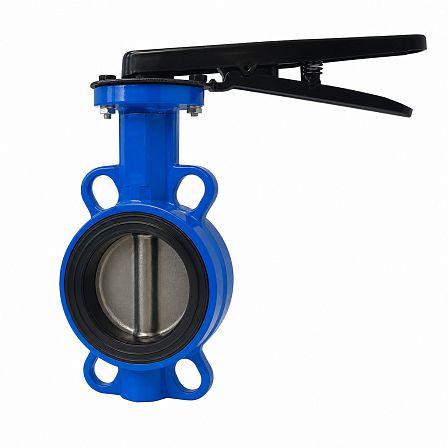

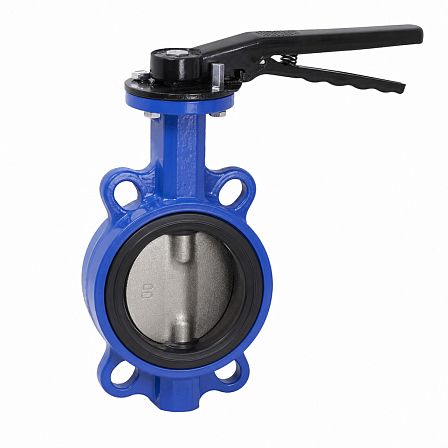

Затвор дисковый ГРАНВЭЛ, ЗПНС, FL(w)-3-065-N, Ду 65, Ру16, межфланцевый, корпус GG25, диск GGG40, седло Nitrile, BC13E641568
АРТ: BC13E641568

Затвор дисковый ГРАНВЭЛ, ЗПНС, FL(w)-3-065-N, Ду 65, Ру16, межфланцевый, корпус GG25, диск GGG40, седло Nitrile, BC13E641568

АРТ: BC13E641568
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Управление
Голый шток
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
Описание

Дисковый поворотный затвор ГРАНВЭЛ ЗПНС FL(w)-3-065-N предназначен для перекрытия потока в трубопроводах DN 65 при номинальном давлении PN 16. Межфланцевое исполнение имеет корпус из серого чугуна GG25, диск из высокопрочного чугуна GGG40 с эпоксидным покрытием и сменное седловое уплотнение из нитрильного каучука NBR.

Конструкция и присоединение

Затвор выполнен в межфланцевом исполнении FL(w) и устанавливается между фланцами трубопровода. Номинальный диаметр прохода — Ду 65, номинальное давление — Ру 16, или 1,6 МПа.

Материалы основных деталей

  • корпус — серый чугун GG25;
  • запорный диск — высокопрочный чугун GGG40;
  • покрытие диска — эпоксидное;
  • седловое уплотнение — нитрильный каучук NBR (Nitrile).

Рабочие среды

Исполнение ЗПНС с седлом NBR применяется для индустриальных масел с учетом марки масла, природного газа и воздуха с примесями масла. Для газообразных сред рабочее давление ограничено значением до 1,2 МПа.

Температурный режим

Рабочая температура транспортируемой среды составляет от 0 до +85 °C. Кратковременно допускается повышение температуры до +100 °C и понижение до −10 °C.

Маркировка

Обозначение ЗПНС-FL(w)-3-065-N расшифровывается следующим образом: ЗПНС — затвор поворотный нитрильного стандартного исполнения; FL(w) — межфланцевый корпус из серого чугуна; 3 — диск из чугуна с эпоксидным покрытием; 065 — номинальный диаметр Ду 65; N — седловое уплотнение из NBR.

Особенности исполнения

Стандартная конструкция затворов ГРАНВЭЛ предусматривает сменное седловое уплотнение. Артикул BC13E641568 соответствует исполнению с корпусом GG25, диском GGG40 и уплотнением NBR.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Управление
Голый шток
Диск
Чугунный
Уплотнение
NBR
Эксцентритет
Осевой
Материал
Чугунные
Диаметр, (мм, дюйм)
65 (2 1/2)
Давление, бар
16
Максимальная рабочая температура t max, °C
85
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Артикул
BC13E641568
Объём одной штуки, м³
0.00246
Вес (кг)
5.2
Длина (мм)
46
Ширина (мм)
173
Высота (мм)
309
