Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Затворы дисковые \ Затвор дисковый ГРАНВЭЛ, ЗПТЛ, FL(w)-5-500-MDV-HT, Ду 500, Ру10, межфланцевый, с редуктором, корпус GG25, диск CF8M, седло EPDM HT, BD01M123098
-30%

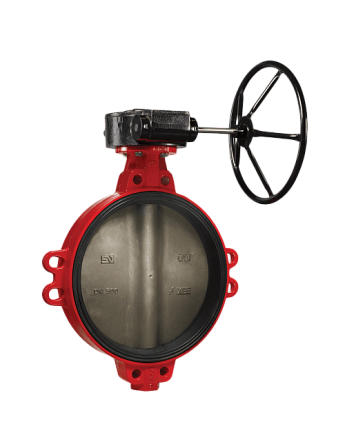

Затвор дисковый ГРАНВЭЛ, ЗПТЛ, FL(w)-5-500-MDV-HT, Ду 500, Ру10, межфланцевый, с редуктором, корпус GG25, диск CF8M, седло EPDM HT, BD01M123098
АРТ: BD01M123098
-30%

Затвор дисковый ГРАНВЭЛ, ЗПТЛ, FL(w)-5-500-MDV-HT, Ду 500, Ру10, межфланцевый, с редуктором, корпус GG25, диск CF8M, седло EPDM HT, BD01M123098

АРТ: BD01M123098
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Управление
Редуктор
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
-30%
641 179.74 ₽
448 825.82 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Дисковый поворотный затвор ГРАНВЭЛ ЗПТЛ FL(w)-5-500-MDV-HT, BD01M123098 — межфланцевая трубопроводная арматура Ду 500 мм, Ру 10, с ручным управлением через редуктор. Корпус выполнен из серого чугуна GG25, диск — из нержавеющей стали CF8M, седловое уплотнение — EPDM HT.

Назначение
Затвор предназначен для перекрытия и регулирования потока рабочей среды в трубопроводах. Исполнение ЗПТЛ применяется преимущественно в системах теплоснабжения и горячего водоснабжения.

Основные параметры

  • Серия: ГРАНВЭЛ ЗПТЛ.
  • Артикул: BD01M123098.
  • Условный проход: Ду 500 мм.
  • Номинальное давление: Ру 10, или 1,0 МПа.
  • Тип присоединения: межфланцевый.
  • Тип затвора: дисковый поворотный.
  • Управление: редуктор.

Конструктивное исполнение
Затвор имеет межфланцевую конструкцию и устанавливается между фланцами трубопровода. Запорным органом служит поворотный диск, который изменяет положение относительно потока при управлении через редуктор.

Материалы основных деталей

  • Корпус: серый чугун GG25.
  • Диск: нержавеющая сталь CF8M.
  • Седло: термостойкий эластомер EPDM HT.

Рабочие среды и температура
Исполнение с седлом EPDM HT предназначено для систем теплоснабжения, горячего водоснабжения, горячего воздуха, а также для воды и водных растворов этиленгликоля или пропиленгликоля с концентрацией до 45%. Для затворов Ду 350–1200 рабочая температура среды составляет до +100 °C, кратковременно — до +110 °C.

Особенности управления
Редуктор уменьшает усилие, необходимое для поворота диска, и применяется для управления затвором большого диаметра Ду 500. Управление выполняется вручную через приводной редуктор.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Управление
Редуктор
Диск
Нержавеющий
Уплотнение
EPDM
Эксцентритет
Осевой
Материал
Чугунные
Диаметр, (мм, дюйм)
500 (20)
Давление, бар
10
Максимальная рабочая температура t max, °C
110
Присоединение
Межфланцевые
Количество в упаковке
1шт
Артикул
BD01M123098
Объём одной штуки, м³
0.07456
Вес (кг)
110
Длина (мм)
127
Ширина (мм)
590
Высота (мм)
995
Дата доставки в ваш город
Документация
diskovyj-povorotnyj-zatvor-granvehl-mezhflancevyj.pdf
2.05Мб
diskovyj-povorotnyj-zatvor-granvehl-mezhflancevyj.pdf
2.05Мб
granval-instrukciya-po-montazhu-i-ekspluatacii.pdf
4.78Мб
instrukciya-po-vyboru-vorotnikovyx-flancev.pdf
225.96Кб
instrukciya-po-zamene-sedlovogo-uplotneniya.pdf
159.45Кб
